53
PL
PODŁĄCZENIE DO INSTALACJI WODOCIĄGOWEJ
Przyłącza wody zimnej i wody ciepłej na podgrzewaczu są oznaczone kolorami. Przyłącze
wody zimnej oznaczone jest kolorem niebieskim, przyłącze wody ciepłej oznaczone jest
kolorem czerwonym.
Podgrzewacz można podłączyć do instalacji wodociągowej w dwojaki sposób. System
podłączenia zamkniętego, ciśnieniowego umożliwia wielopunktowy pobór wody, zaś system
nieciśnieniowy pozwala wyłącznie na jednopunktowy pobór wody. Za względu na wybrany
system podłączenia należy zamontować odpowiednie baterie.
Przy otwartym, nieciśnieniowym systemie należy przed podgrzewacz wody zamontować
zawór zwrotny, który w przypadku braku wody w instalacji wodociągowej zapobiega
wyciekaniu wody z zbiornika. Decydując się na ten sposób podłączenia, musimy użyć baterii
przepływowej. Podczas zagrzewania wody w podgrzewaczu jej objętość powiększa się, co
powoduje kapanie wody z baterii. Przez silniejsze przykręcanie uchwytu baterii, kapania
wody nie zażegnamy, spowodujemy tylko uszkodzenie baterii.
Przy zamkniętym, ciśnieniowym sposobie podłączenia należy na miejscach poboru wody
zamontować baterie ciśnieniowe. Do rury doprowadzającej obowiązkowo należy zamontować
zawór zabezpieczający lub zespół zabezpieczający, który uniemożliwia wzrost ciśnienia w
podgrzewaczu wody powyżej 0,1 MPa ponad ciśnieniem znamionowym.
Podczas zagrzewania wody w podgrzewaczu ciśnienie wody wzrasta do wartości, nastawionej
w zaworze bezpieczeństwa. Ponieważ odpływ wody z powrotem do instalacji wodociągowej
jest niemożliwy, może to spowodować kapanie wody z otworu odprowadzającego na zaworze
bezpieczeństwa. Kapiącą wodę można zbierać do specjalnej nadstawki, którą ustawiamy
pod zaworem bezpieczeństwa. Rura odprowadzająca, znajdująca się pod wylotem zaworu
zabezpieczającego, powinna być zamontowana w kierunku bezpośrednio w dół i w otoczeniu
gdzie nie zamarza.

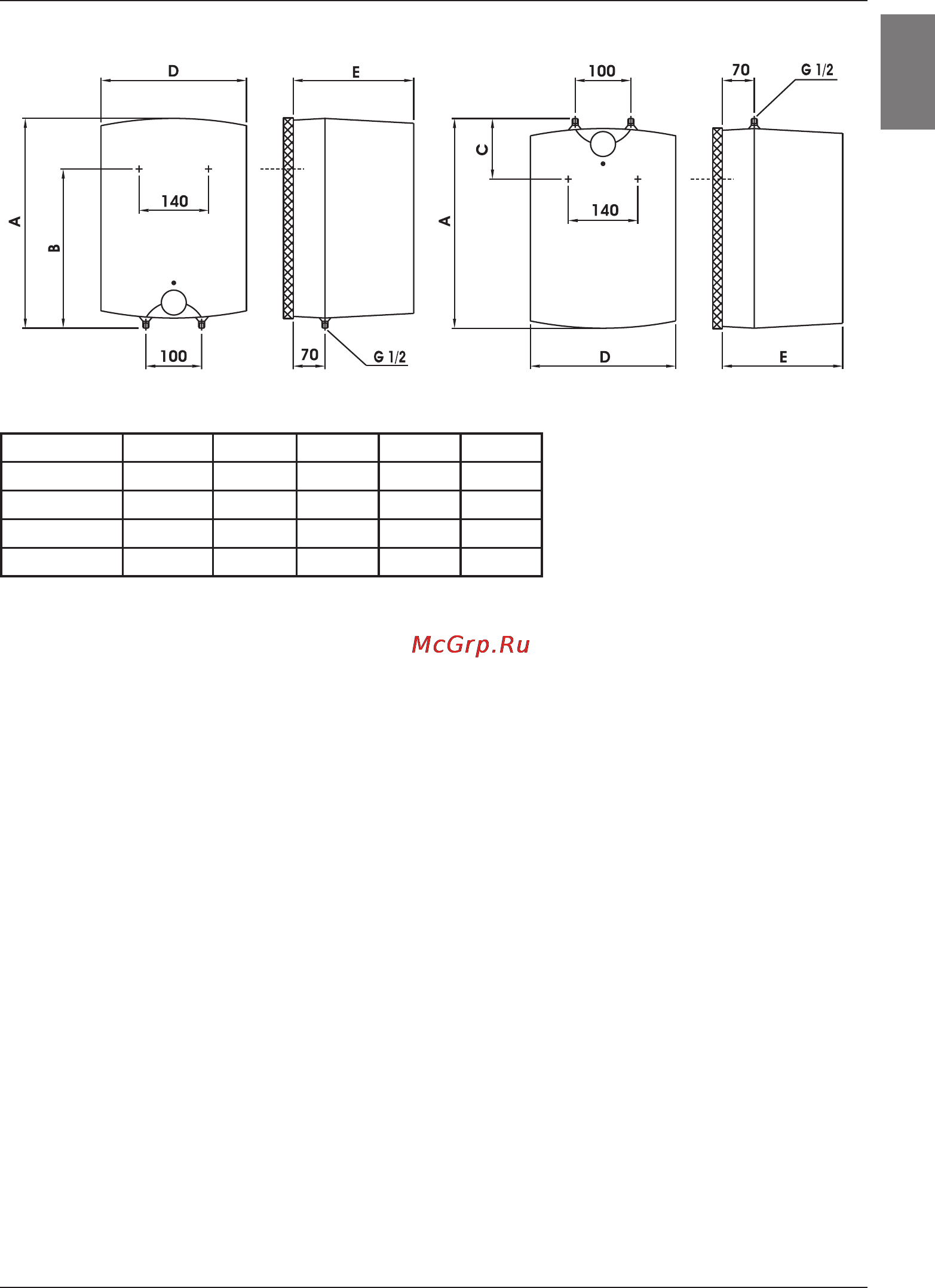

A B C D E
GT 10 O 500 398 350 265
GT 10 U 500 122 350 265
GT 15 O 500 398 350 310
GT 15 U 500 122 350 310
Wymiary dotyczące montażu i podłączenia podgrzewacza [mm]
Podgrzewacz, montowany Podgrzewacz, montowany
nad blatem roboczym pod blatem roboczym
