66
F

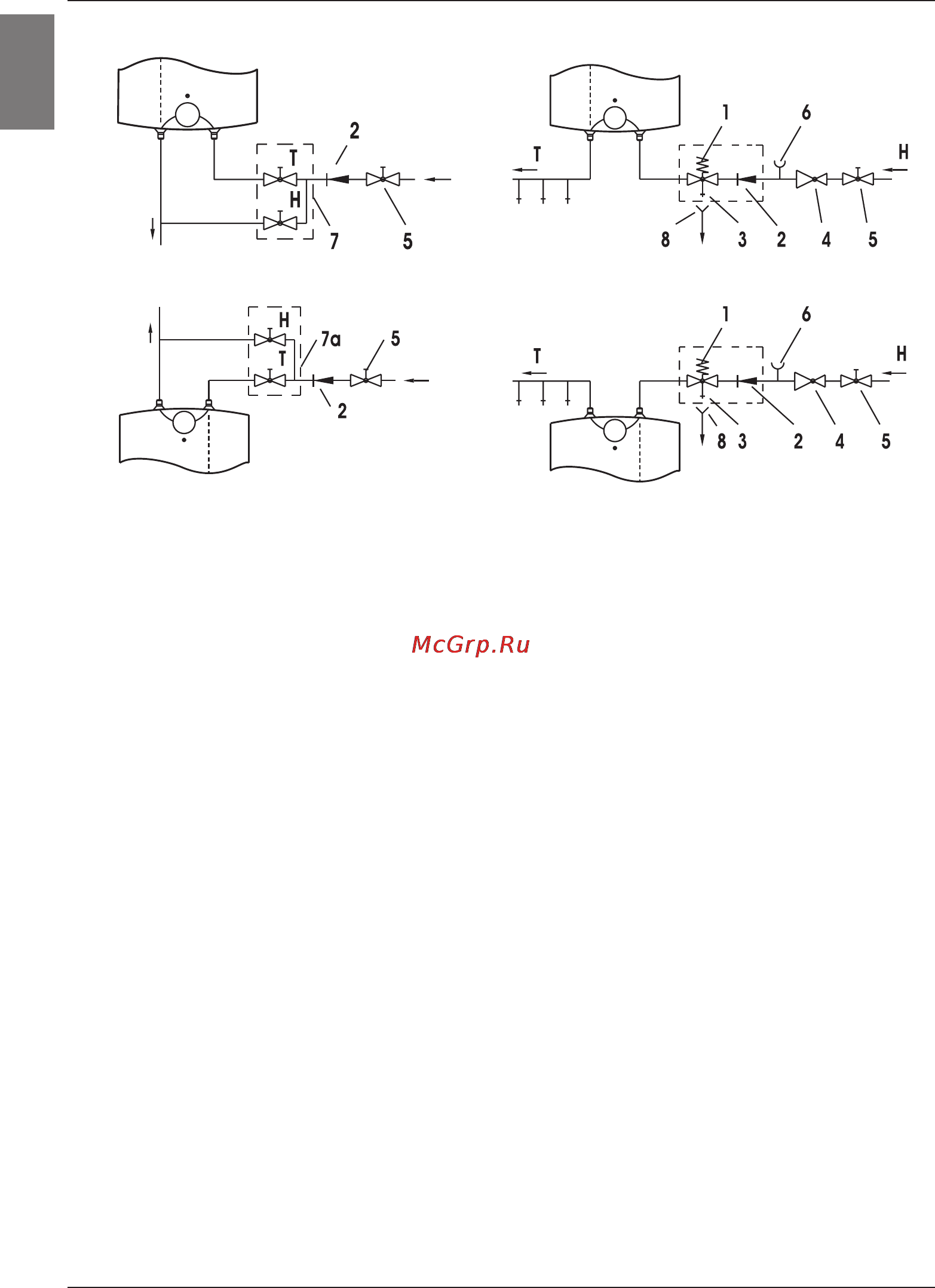

Circuit ouvert (de dépotage) Circuit fermé (de pression)
Version au dessus de l’évier Version au dessus de l’évier
Version sous-évier Version sous-évier
Aucune soupape d’arret ne doit pas etre installé entre la chaudiere et la soupape de
sécurité, parce que le fonctionnement de la soupape de sécurité serait rendu impossi-
ble.
Vous pouvez raccorder le chauffe-eau à la conduite d’eau de la maison sans soupape
réductrice, si la pression dans la conduite d’eau est inférieur à 0,5 MPa. Avant le branchement
au réseau électrique, le chauffe-eau doit être obligatoirement rempli d’eau. Au premier
remplissage vous ouvrez le levier à l’eau chaude sur le robinet mélangeur. Le chauffe-eau
est rempli quand l’eau s’écoule par le bec du robinet mélangeur.
BRANCHEMENT AU RÉSEAU ÉLECTRIQUE
Vous branchez le chauffe-eau au réseau électrique par le câble d’alimentation avec la che.
Si vous devez remplacer le câble d’alimentation avec un nouveau câble plus long, vous
xez le nouveau câble dans la gaine à câble et vissez les ls sur la borne de raccordement.
Dans ce cas il est nécessaire de séparer le chauffe-eau du réseau électrique. Un disjoncteur
doit être installé entre le chauffe-eau et l’installation xe coupant les deux pôles de
l’alimentation. Les contacts en position ouverte doivent être éloignés les uns des autres de 3
mm au minimum. Le branchement au réseau électrique doit être effectué en conformité avec
les normes pour les installations électriques.
AVERTISSEMENT: Avant toute intervention à l’intérieur du chauffe-eau il le faut
obligatoirement débrancher du réseau électrique.
Légende:
1 - Soupape de sécurité 7 - Robinet mélangeur d’écoulement - au-dessus d’évier
2 - Soupape de non-retour 7a - Robinet mélangeur d’écoulement - au-dessous d’évier
3 - Soupape d’essai 8 - Evier raccordé à l’égout
4 - Soupape réductrice
5 - Soupape d’arrêt H - Eau froide
6 - Embout d’essai T - Eau chaude
