Champion Т514 [12/26] Рис
![Champion Т514 [12/26] Рис](/views2/1017011/page12/bgc.png)

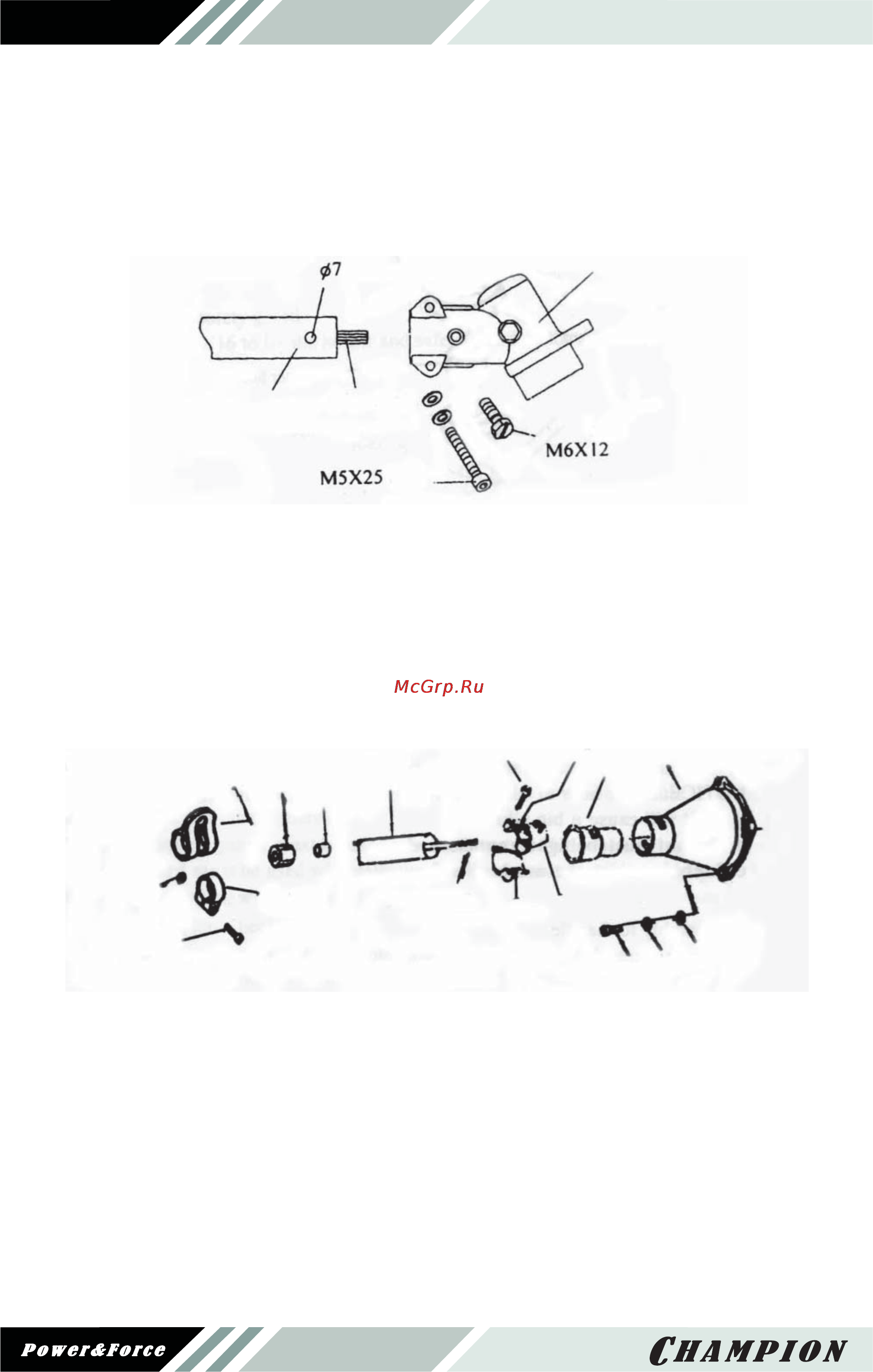

СБОРКА
ВИНТ
ВИНТ
КОРПУС
РЕДУКТОРА
АЛЮМИНИЕВАЯ
ТРУБА
КОРПУС
РЕДУКТОРА
ОТВЕРСТИЕ
1. Монтаж ведущего вала. Алюминиевая труба и приводной вал.
Вставьте вал-шестерню приводного вала в отверстие ведущей шестерни и
просверлите на одном уровне отверстие M6 в корпусе редуктора и отверстие
диаметром 7 мм в алюминиевой трубе. Вставьте и затяните винты M6XI2 и M5X25.
Рис. 1
2. Монтаж ведущего вала. Алюминиевая труба и сцепление.
Вставьте алюминиевую трубу в
корпус муфты сцепления, для этого вставьте
квадратный конец ведущего вала в квадратное отверстие переходной муфты
сцепления. С помощью клещей установите стопорное кольцо в корпус муфты
сцепления.
Рис.2
3. Монтаж соединительной трубы
См. рисунок установки трех винтов MX 16 на муфту сцепления и кольцо.
ФИКСАТОР РЕМНЯ
РЕЗИНОВАЯ
КРЫШКА
АЛЮМИНИЕВАЯ ТРУБА
СМАЗЫВАЕМЫЙ
ПОДШИПНИК
ВИНТ
КРЫШКА А
АМОРТИЗАТОР
ВИНТ
КОРПУС МУФТЫ
СЦЕПЛЕНИЯ
КРЫШКА В
ШАЙБА
ШАЙБА
ПРИВОДНОЙ
ВАЛ
ВИНТ
ЗАЖИМ
ГАЙКА
Сборка
12
