13
Сборка
4. Монтаж двигателя
Крепление четырех отверстий муфты сцепления с отверстиями в крышке
вентилятора двигателя. Для этого вставьте и затяните четыре винта M6X20.

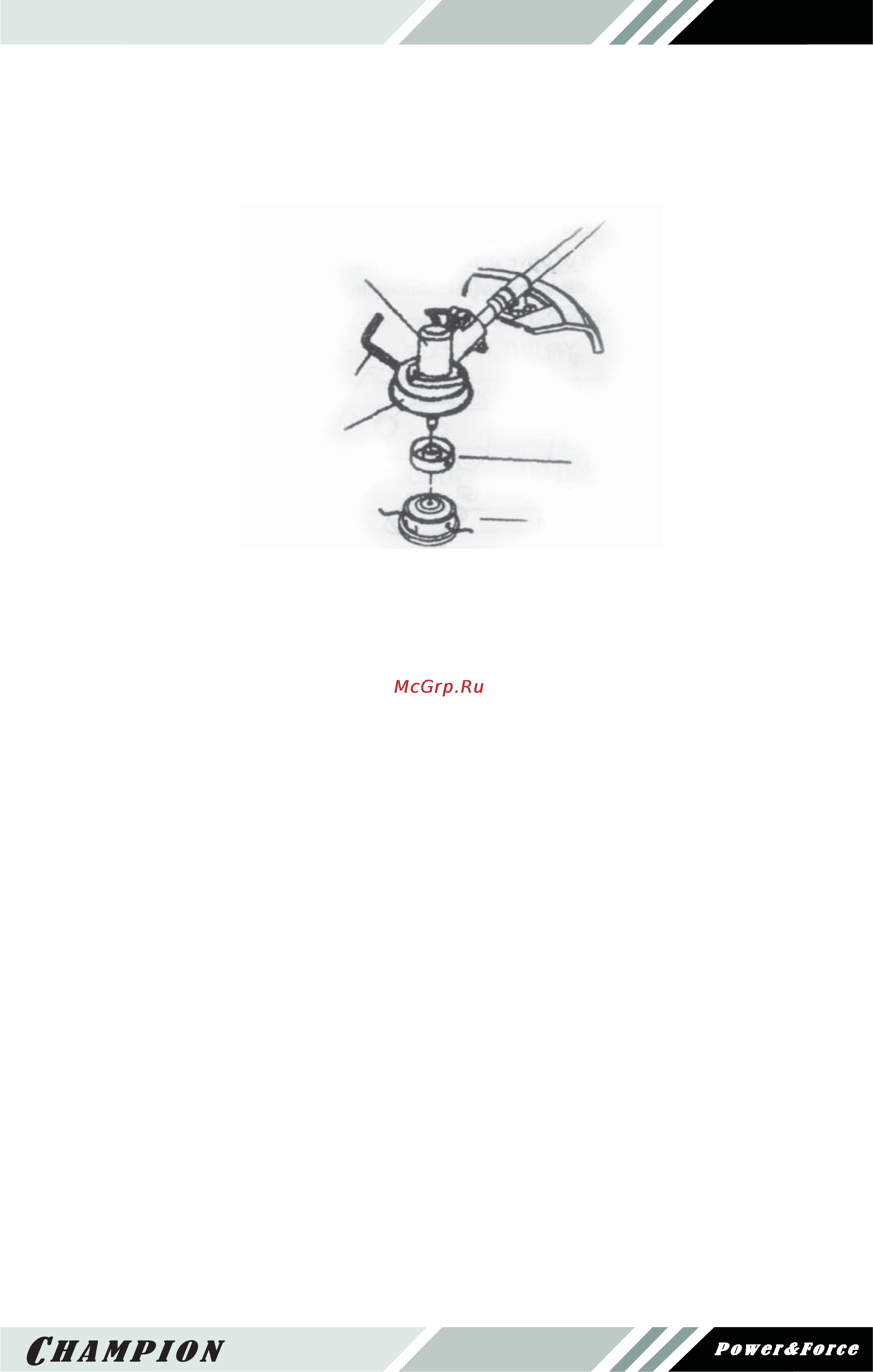

5. Монтаж режущей части инструмента
Рис. 3
Соедините отверстие в держателе ножа с отверстием в корпусе редуктора, вставьте
гаечный ключ S=4 для правильного монтажа. Затем установите нож, держатель ножа,
шайбу. Плотно затяните гайку.
(1)
После того как ключ вставлен, поверните его в обе стороны до щелчка.
ПРИМЕЧАНИЯ:
a. Нож должен быть плотно вставлен в держатель, в противном случае
возникнет сильная вибрация.
b. Затяните гайку против часовой стрелки.
c. Запрещено включать инструмент, если при повороте ключа не произошло
фиксации со щелчком.
6. Монтаж рукоятки
1) Для крепления нижней части
держателя и кронштейна рукоятки на алюминиевой
трубе используйте винт M5X25.
2) Для крепления правой и левой частей рукоятки и кронштейна используйте винт
M5X25 и верхнюю часть держателя.
ПРИМЕЧАНИЕ: Отрегулируйте положение рукоятки.
ГАЕЧНЫЙ
КЛЮЧ S=1
ЗАЩИТА НОЖА
ГОЛОВКА С НИТЬЮ
КОРПУС
РЕДУКТОРА
В СБОРЕ
ДЕРЖАТЕЛЬ НОЖА
