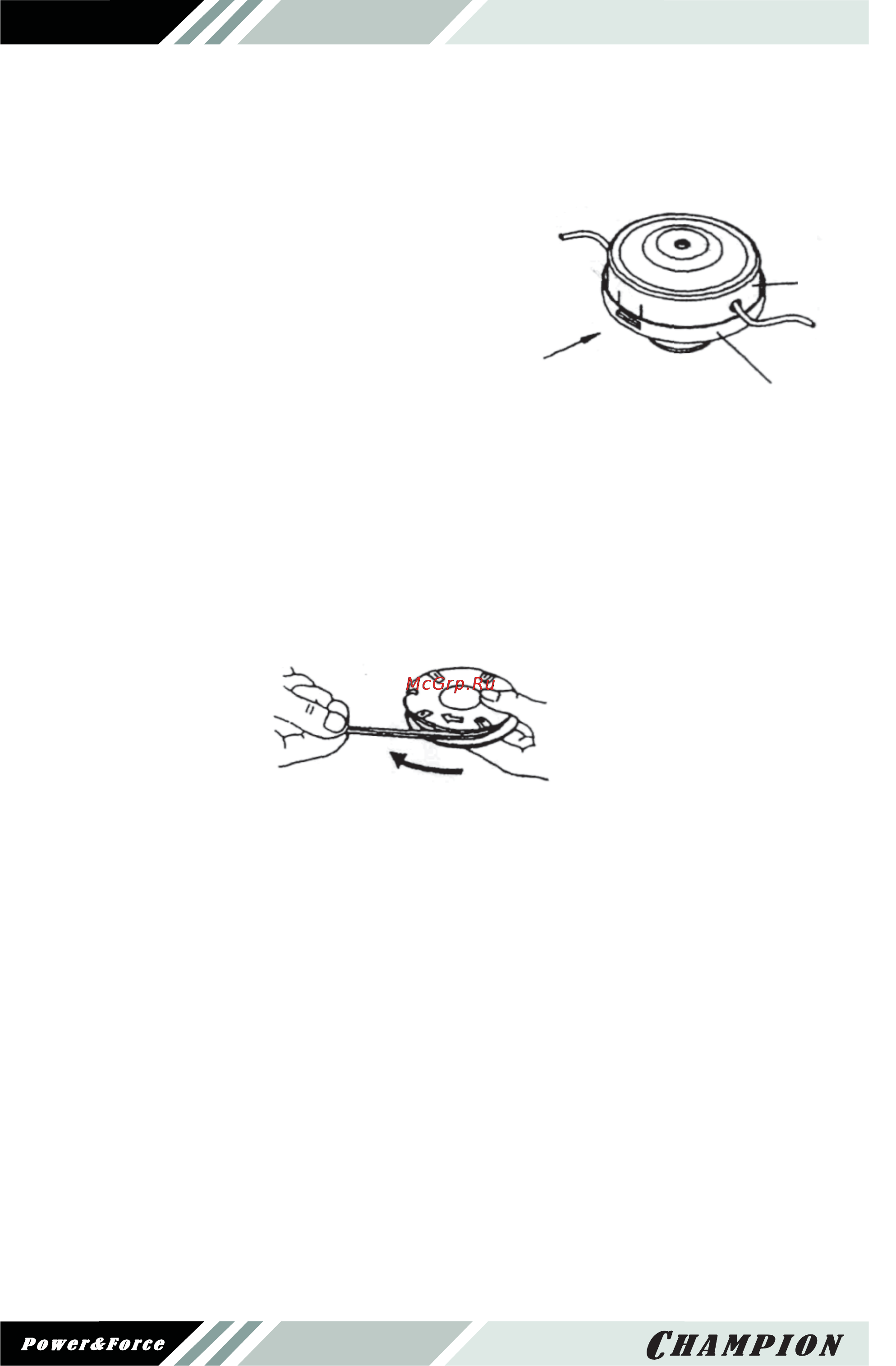

МОНТАЖ И ИСПОЛЬЗОВАНИЕ РЕЖУЩЕЙ ГОЛОВКИ С НЕЙЛОНОВОЙ НИТЬЮ
1. Монтаж
Как изображено на рисунке, нажмите на режущую головку, чтобы снять с нее
крышку.
2. Использование
a. Перед использованием проверьте длину
нити, она она должна составлять 5–10 см.
Никогда не работайте с нитью большей
длины, в противном случае из-за перегрузки
сократится срок службы двигателя
и может
быть поврежден пластмассовый щиток.
b. Когда нейлоновая нить укорачивается,
коснитесь головкой земли – нить
автоматически удлинится. Если за один раз нить удлинилась недостаточно,
повторяйте операцию до тех пор, пока длина нити не станет 5–10 см.
c. Использованную головку заменяйте на новую. Стандартная двойная нейлоновая
нить имеет диаметр 2:5X2000 мм. Направление движения нити
показано
на рис. 12.
d. Режущая головка предназначена исключительно для скашивания травы,
во избежание быстрого изнашивания не используйте ее для подрезания
кустарников.
Рис. 12
КРЫШКА
ГОЛОВКИ
КРЫШКА
ГОЛОВКИ
Рис. 11
16
Сборка
