III. ПОДКЛЮЧЕНИЕ К ЛИНИИ ХОЛОДНОЙ ВОДЫ

ВНИМАНИЕ: убедитесь, что фильтр подключается к холодной воде (tmax

C). Подключение к горячей воде выведет фильтр из строя.

1. Найдите вентиль, выключающий подачу холодной воды, и закройте его. От-

кройте на смесителе кран холодной воды, чтобы сбросить давление. Если сме-

ситель у Вас имеет только одну ручку для холодной и горячей воды, то вам также

придется перекрыть линию горячей воды. Если вода по-прежнему продолжает

течь из крана даже после того, как Вы перекрыли вентиль, вам придется закрыть

главный вентиль дома или квартиры.

2. Система подключается к водопроводу через клапан подачи воды.

2.1. Соберите клапан подачи воды путем соединения шарового клапана с пе-

реходником-адаптером, как показано на рис. 6. Используя тефлоновую ленту,

вверните клапан подачи воды в переходник. Будьте предельно осторожны при

подсоединении клапана - чрезмерное усилие повредит его резьбу.

2.2. Ослабьте накидную гайку и отсоедините гибкий подводящий шланг

от смесителя (или его арматуры).

2.3. При необходимости замените прокладку накидной гайки подводящего

шланга.

2.4. Установите клапан в сборе в разрыв подводящего шланга и арматуры

смесителя, как показано на рис. 7.

2.5. Подсоедините белую трубку от фильтра к шаровому клапану.

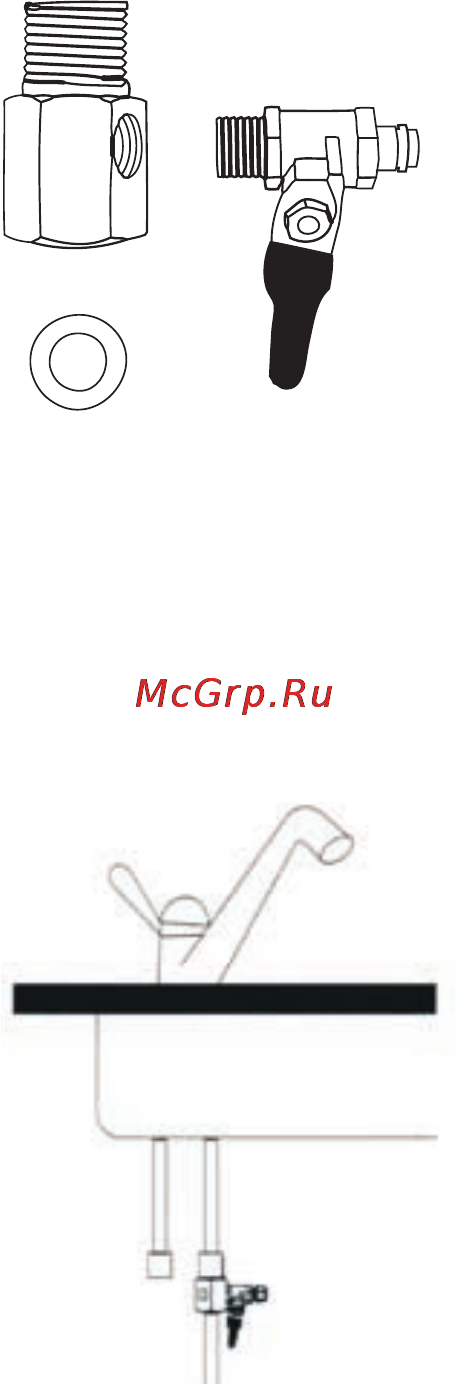

Рис. 6

Рис. 7
