II. СВЕРЛЕНИЕ ОТВЕРСТИЯ ПОД ПИТЬЕВОЙ КРАН И ПОДКЛЮЧЕНИЕ

ЕГО К ФИЛЬТРУ

ВНИМАНИЕ: несмотря на то, что процесс сверления отверстия в раковине не

является очень сложным, тем не менее, он требует соответствующих навыков,

внимания и осторожности. Используйте защитные очки и перчатки. При необхо-

димости обратитесь к специалисту.

Для установки питьевого крана нужна плоская поверхность достаточной жес-

ткости, чтобы кран был надежно закреплен в вертикальном положении. При вы-

боре места для сверления отверстия (диаметр 13 мм) руководствуйтесь эстети-

ческими соображениями, предварительно убедившись, что:

- длины белой трубки хватит для подключения питьевого крана к блоку филь-

трации;

- с обратной стороны столешницы или мойки ничто не будет мешать подклю-

чению трубки к питьевому крану.

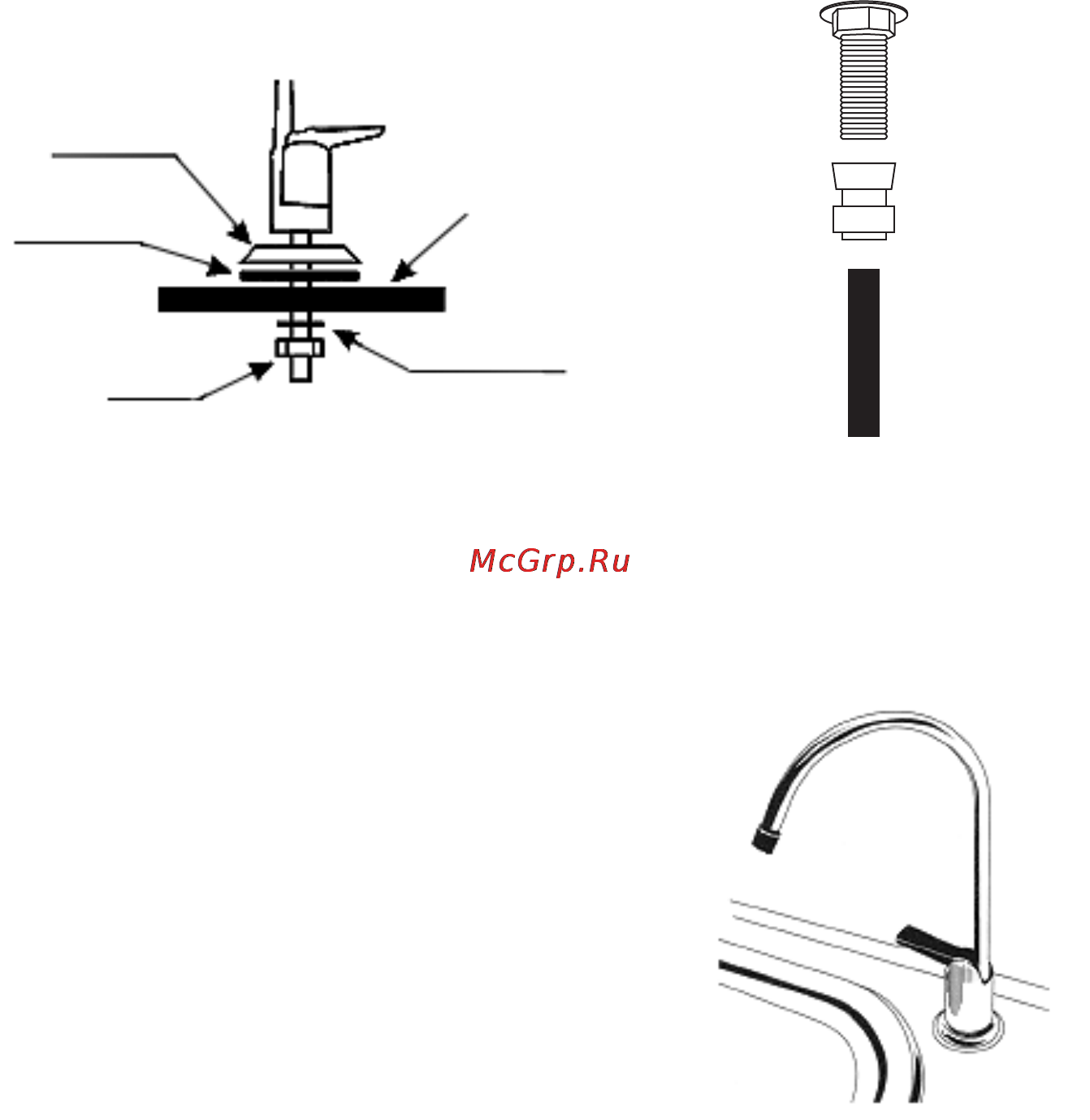

Монтаж питьевого крана производите согласно рис. 3. В комплекте с питье-

вым краном для герметизации соединения с трубкой поставляется быстроразъ-

емный коннектор. На рис. 4 приведен способ подключения трубки к питьевому

крану.

Могут существовать условия, которые избавят вас от необходимости свер-

ления отверстия в раковине:

А) В раковине уже есть отверстие, прикрытое

декоративной крышкой. Снимите крышку и уста-

новите кран.

Б) Установлен смеситель воды, который

не нужен или не используется. Снимите смеси-

тель и на его место установите кран питьевой

воды из фильтра.

Если на поверхности раковины нет места для

установки крана, то его можно смонтировать

на поверхности стола рядом с мойкой (рис. 5).

декоративное

кольцо

черный

уплотнитель

гайка

плоскость

раковины

стопорное

кольцо

Рис. 3 Рис. 4

Рис. 5
