I. СОЕДИНЕНИЕ ГИБКИХ ТРУБОК БЫСТРОРАЗЪЕМНЫМИ

КОННЕКТОРАМИ

ВНИМАНИЕ: прежде, чем резать трубки, убедитесь, что Вы правильно опре-

делили их длину. Для подсоединения трубок не требуется инструментов. Трубки

должны быть обрезаны ровно, иначе возможны протечки в местах соединений.

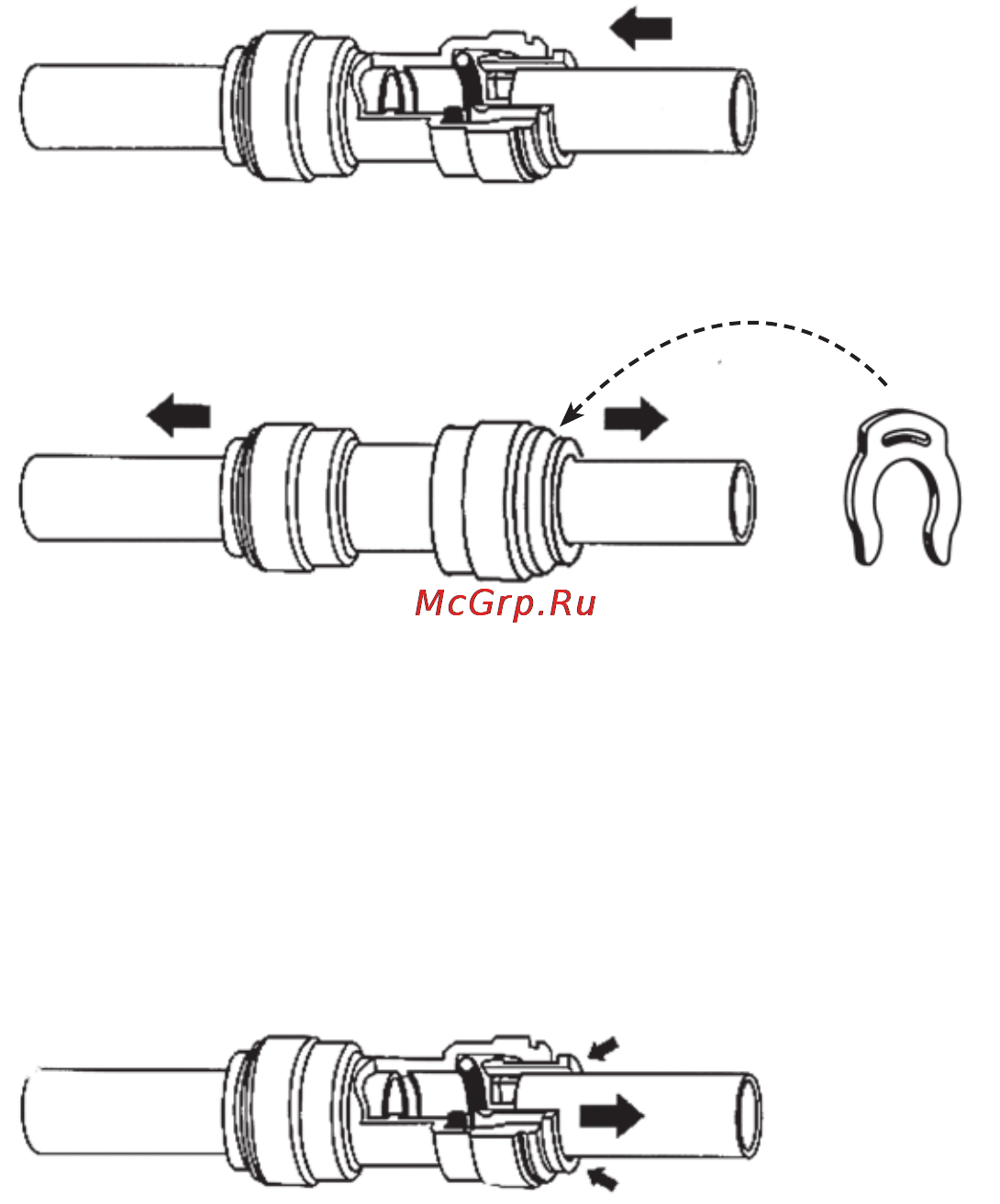

ПРИСОЕДИНИТЬ - ОЧЕНЬ ПРОСТО!

1. Отрежьте трубку под прямым углом.

2. Вставьте ее в коннектор до упора. Трубка закреплена механическим за-

жимом. Для герметизации соединения приложите дополнительное усилие.

При этом трубка утопится еще примерно на 5-6 мм и будет плотно обжата рези-

новым кольцом коннектора.

ТРУБКА ЗАКРЕПЛЕНА

Слегка потяните трубки для проверки соединения.

Для предотвращения случайного разъединения зафиксируйте кольцо синей

скобой.

ОТСОЕДИНИТЬ НЕ МЕНЕЕ ПРОСТО

1. Убедитесь в отсутствии давления в трубке.

2. Снимите скобу, предотвращающую случайное разъединение.

3. Нажмите на кольцо у основания — механический зажим освободит трубку.

4. Вытяните трубку, удерживая кольцо нажатым.

Рис. 3
