IV. УСТАНОВКА ДРЕНАЖНОГО ХОМУТА

Дренажный хомут подходит к сливным сифонам моек (раковин) диаметром

около 30 мм.

Устанавливать его необходимо на вертикальной части трубы до первого из-

гиба сифона (рис. 8).

1. Просверлите отверстие диаметром 6,5 мм в том месте, куда Вы планируе-

те установить дренажный хомут.

2. Наденьте на черную трубку фильтра накидную гайку дренажного хомута.

3. Трубку, предварительно смазанную силиконовой смазкой, вставьте в ско-

бу дренажного хомута с резьбовым отверстием (рис. 9). Край трубки должен

выступать примерно на 4-5 мм от внутренней части скобы. Закрутите накидную

гайку хомута.

4. Расположите две скобы дренажного хомута так, чтобы просверленное

в сифоне отверстие совпало с отверстием дренажного хомута и выступающей

частью трубки.

5. Затяните крепежные болты. Их следует затягивать равномерно, так чтобы

две скобы дренажного хомута располагались параллельно друг другу.

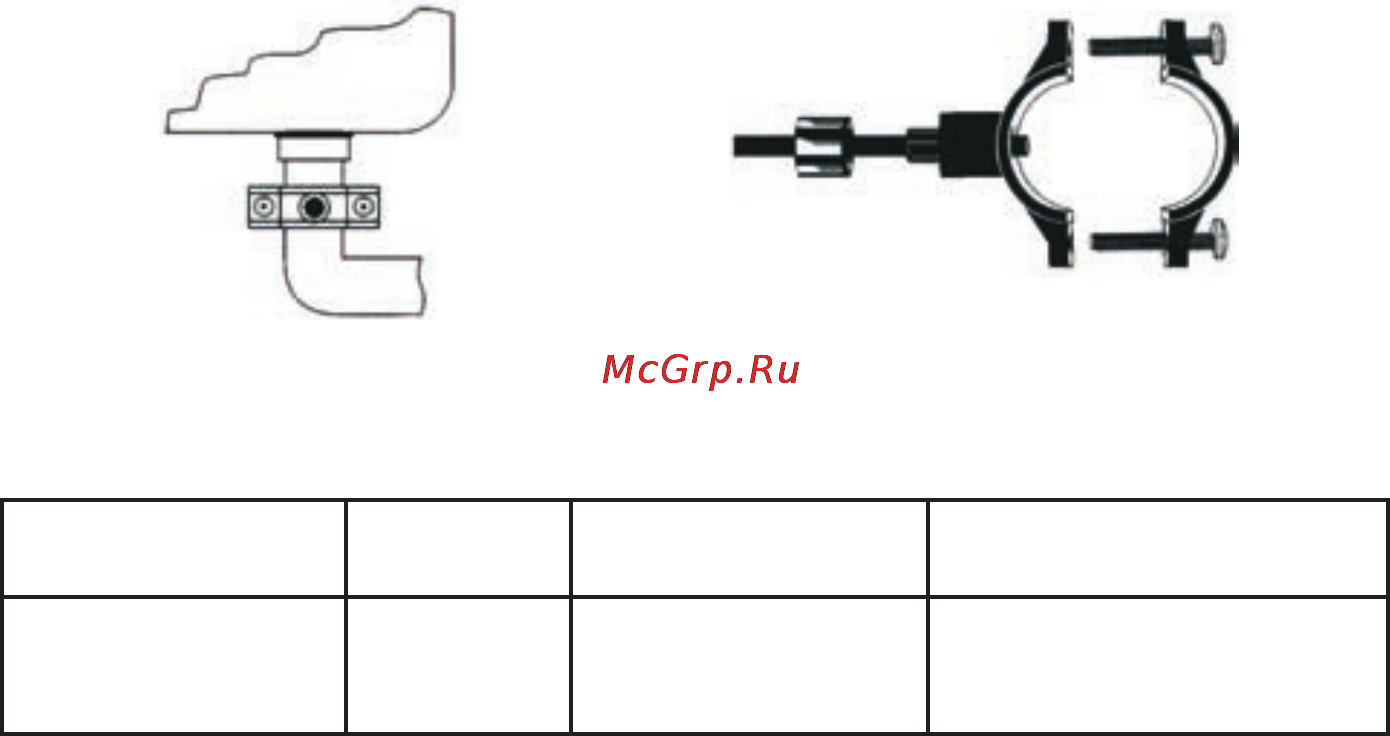

Рис. 8 Рис. 9

Таблица цветов подключаемых трубок

Место подключения Цвет трубки Обозначение на

блоке фильтрации

Назначение

Кран чистой воды

Входной клапан

Дренажный хомут

Белый

Черный

Faucet

Feed water in

Drain

Чистая вода к крану

Исходная вода — в осмос

Грязная вода в дренаж

V. УСТАНОВКА МЕМБРАНЫ

1. Снимите верхнюю крышку блока фильтрации.

2. Отсоедините трубки от быстроразъемных коннекторов на входе в корпуса

мембран.

3. Удерживая рукой корпуса мембран, открутите против часовой стрелки их

крышки.

4. Достаньте мембраны из пластиковых пакетов и установите их в корпуса

(направление установки - двумя резиновыми кольцами - внутрь корпуса), пред-

варительно смазав резиновые уплотнения мембраны тонким слоем силиконо-

вой смазки.
