I. СОЕДИНЕНИЕ ГИБКИХ ТРУБОК БЫСТРОРАЗЪЕМНЫМИ КОННЕКТО-
РАМИ
ВНИМАНИЕ: прежде, чем резать трубки, убедитесь, что Вы правильно оп-
ределили их длину. Для подсоединения четырех цветных трубок не требуется
инструментов. Трубки должны быть обрезаны ровно, иначе возможны протечки
в местах соединений. См. стр. 8-9, чтобы понять, какие трубки куда подсоеди-
нить.
ПРИСОЕДИНИТЬ — ОЧЕНЬ ПРОСТО!
1. Отрежьте трубку под прямым углом.
2. Вставьте ее в коннектор до упора. Для герметизации соединения прило-
жите дополнительное усилие. При этом трубка утопится еще примерно на 3 мм
и будет плотно обжата резиновым кольцом коннектора.
ТРУБКА ЗАКРЕПЛЕНА
Слегка потяните трубки для проверки соединения.
Для предотвращения случайного разъединения зафиксируйте кольцо синей
скобой (рис. 5).
ОТСОЕДИНИТЬ НЕ МЕНЕЕ ПРОСТО
1. Убедитесь в отсутствии давления в трубке.
2. Снимите синюю скобу, предотвращающую случайное разъединение.
3. Нажмите на кольцо у основания.
4. Вытяните трубку, удерживая кольцо нажатым.

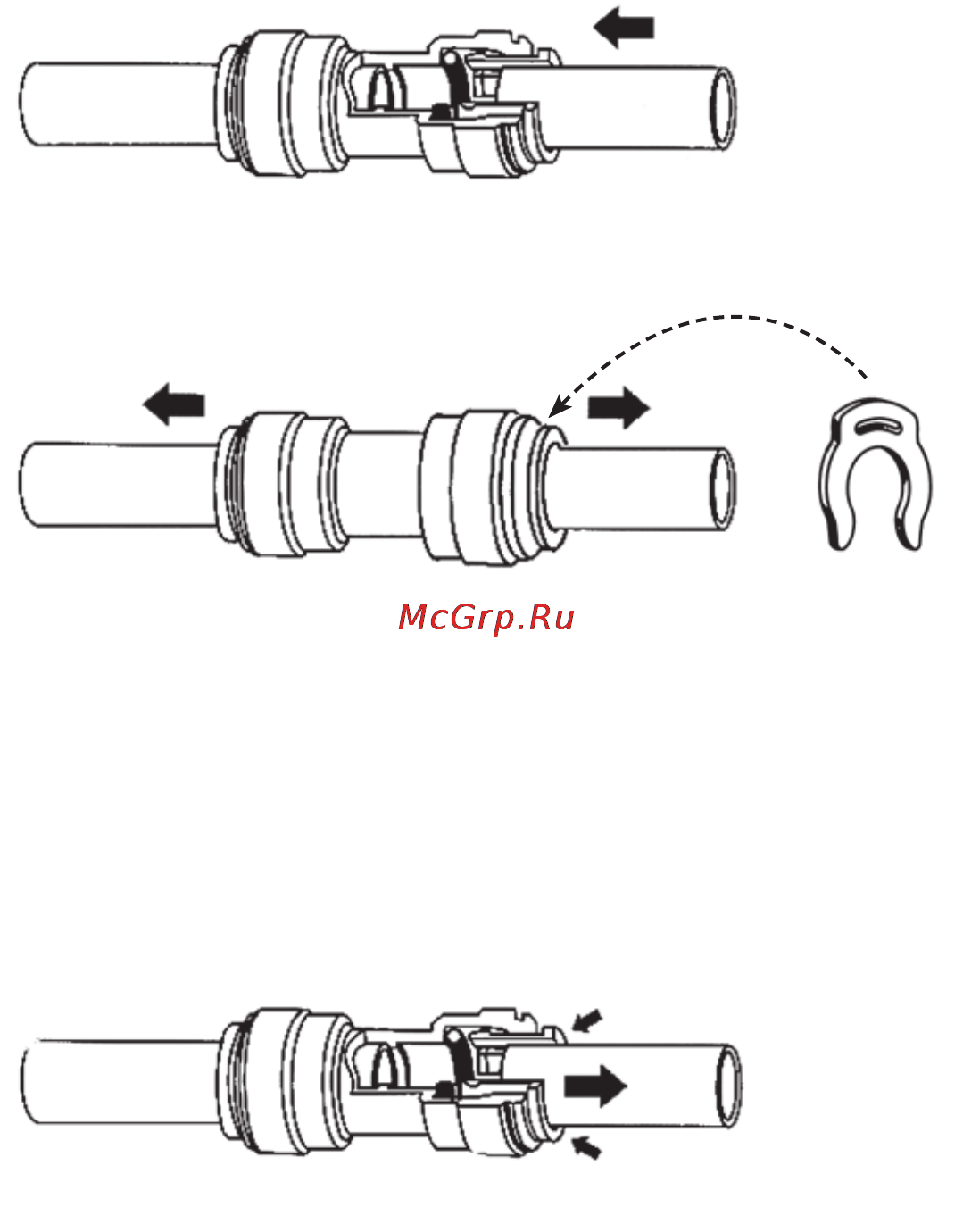

Рис. 6
Рис. 5
