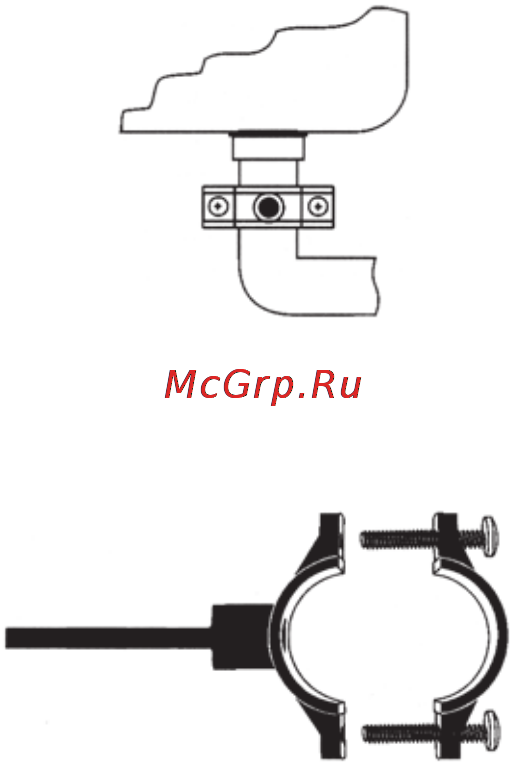

V УСТАНОВКА ДРЕНАЖНОГО ХОМУТА Дренажный хомут подходит к сливным сифо нам моек DN 40 Устанавливать его необходимо на вертикаль ной части трубы до первого изгиба сифона рис 13 Участок трубы в который выходит дренажная трубка не должен быть заполнен водой 1 Просверлите отверстие диаметром 6 5 мм в том месте куда Вы планируете установить дре нажный хомут 2 Наденьте на черную трубку фильтра накид ную гайку дренажного хомута 3 Наклейте уплотнитель на внутреннюю сторону скобы дренажного хомута с резьбовым отвер стием Вставьте трубку в скобу хомута рис 14 Край трубки должен выступать примерно на 4 5 мм из внутренней части скобы 3 Расположите две скобы дренажного хомута так чтобы просверленное в сифоне отверстие со впало с отверстием дренажного хомута и высту Рис 14 пающей частью трубки 4 Затяните крепежные болты Их следует за тягивать равномерно так чтобы две скобы дренажного хомута располагались параллельно друг другу Фильтр может комплектоваться дренажным хомутом с быстроразьемным соединением VI ПРОМЫВКА ФИЛЬТРА И НАЧАЛО ЭКСПЛУАТАЦИИ 1 Установите префильтр ы Первый префильтр маркировка на колбе PREFILTER уже установлен во всех моделях В во вторую колбу маркировка CARBON установите угольный картридж В третью ступень SEDIMENT устано вите механический префильтр Картриджи соответствующие ступеням очистки для каждой модели фильтров перечислены в таблице на стр 15 Для установ ки картриджа необходимо раскрутить колбу при помощи ключа 10 Аккуратно снимите защитную пленку с картриджа и установите его в колбу Обратите вни мание на маркировку THIS END NEXT ТО VESSEL THREADS на верхней крышке картриджа Закрутите колбу вручную без применения ключа не прикладывая чрезмерных усилий 2 Установите мембрану Для этого отсоедините трубку Н от быстроразъ емного коннектора крышки мембраны Открутите крышку колбы мембраны маркировка MEMBRANE Смажьте силиконовой смазкой резиновые уплот нения мембраны Установите мембрану в корпус согласно рис 15 Смажьте силиконовой смазкой уплотнение крышки колбы мембраны и аккуратно уста новите его на колбу Закрутите крышку колбы мембраны и пристыкуйте трубку Н Следите чтобы уплотнительное кольцо крышки колбы было установлено на колбе без перекосов 13
