![Atoll A-560E p [5/23] Рис 2](/img/pdf.png)
Atoll A-560E p [5/23] Рис 2
![Atoll A-460E lux [5/23] Рис 2](/views2/1170453/page5/bg5.png)
Содержание
- Краткая справка 3
- Схема очистки воды обратноосмотическим фильтром atoll 3
- Уважаемый покупатель 3
- Дезинфекция фильтрация мембранная 4
- Другими методами очистки воды 4
- Обратный осмос по сравнению 4
- Фильтрация 4
- Комплект поставки 5
- Рис 2 5
- Сведения по технике безопасности 6
- Технические характеристики фильтра 7
- О о о ю 8
- Рис 3 8
- Установка системы а 560е 1их 8
- Для систем а 560е р lux а 575е р lux 9
- Жения рекомендуется предварительно сделать анализ исходной воды если установленные в результате анализа характеристики воды будут хуже указанных выше желательно установить дополнительную систему водоподготовки о ее составе лучше проконсультироваться со специа листами фирмы продавца или сервисного центра 9
- Индексы в обозначении моделей 9
- Косовых орехов 9
- При установке вне систем централизованного питьевого водоснаб 9
- Р система укомплектована насосом повышения давления 9
- Ральными добавками 9
- С в качестве угольного префильтра используется уголь из скорлупы ко 9
- Схема подключения насоса повышения давления 9
- Т в качестве постфильтра используется угольный картридж с мине 9
- Требования к воде подаваемой в фильтр 9
- Рис 6 10
- Рис 8 11
- Рис 10 12
- Рис 11 12
- Рис 12 12
- Рис 14 13
- Рис 15 14
- Го сменного элемента а также уплотнительные кольца колб префильтров жела тельно смазать силиконовой смазкой или вазелиновым маслом 15
- Достаньте и утилизируйте использованные сменные элементы рекомен 15
- Дуется защитить руки надев резиновые перчатки чтобы не касаться исполь зованных элементов запомните последовательность установки сменных эле ментов промойте внутреннюю поверхность колб бытовым моющим средством и щеткой и тщательно ополосните чистой водой 15
- Закройте кран подачи воды в 2 закройте кран накопительного бака повернув его на 90 градусов 3 откройте кран чистой воды а чтобы сбросить давление 4 с помощью ключа 10 открутите колбы префильтров для этого одной ру 15
- Замена префильтров 15
- Кой придерживайте систему другой поверните ключ 15
- Мендуется приобретать специальные наборы сменных элементов 15
- Наборы картриджей в соответствии с моделями 15
- Отсоедините белую трубку б от входа в отсечной четырехвыводной кла 15
- Пан че 15
- Поместите новые сменные элементы в колбы фильтров в той последова 15
- При необходимости замены выработавших свой ресурс картриджей реко 15
- Рекомендуемые сменные элементы 15
- Снимите уплотнительные кольца колб вытрите их насухо прокладку ново 15
- Тельности в которой были установлены старые предварительно сняв с новых картриджей полиэтиленовую пленку и прикрутите их к системе до упора при кручивать колбу нужно вручную использовать пластиковый ключ можно только в случае крайней необходимости 15
- Зависимость объема полученной чистой воды 17
- От давления воды на входе фильтра 17
- Возможные неисправности и их устранение 18
- Обеззараживание фильтра 20
- Опции 21
- Рис 17 21
- Рис 19 22
- Water fl quality в 23
- Адреса сервисных центров 23
Похожие устройства
- Atoll A-560E m Инструкция по эксплуатации
- Atoll A-560E lux Инструкция по эксплуатации
- Atoll A-575E Инструкция по эксплуатации
- Atoll A-575E c Инструкция по эксплуатации
- Atoll A-575E p Инструкция по эксплуатации
- Atoll A-575E m Инструкция по эксплуатации
- Atoll A-575E lux Инструкция по эксплуатации
- Atoll A-5400 Ep Инструкция по эксплуатации
- Atoll Excellence L-17 Инструкция по эксплуатации
- Atoll Excellence L-24 Инструкция по эксплуатации
- Atoll Excellence L-33 Инструкция по эксплуатации
- Atoll Ecoline r-14 Инструкция по эксплуатации
- Atoll Ecoline r-17 Инструкция по эксплуатации
- Atoll Ecoline r-24 Инструкция по эксплуатации
- Astell&Kern AK380 Инструкция по эксплуатации
- Astell&Kern AK380 Инструкция по прошивке
- Astell&Kern AK380 Copper Инструкция по эксплуатации
- Astell&Kern AK380 Copper Инструкция по прошивке
- Astell&Kern AK380 Black Инструкция по эксплуатации
- Astell&Kern AK380 Black Инструкция по прошивке

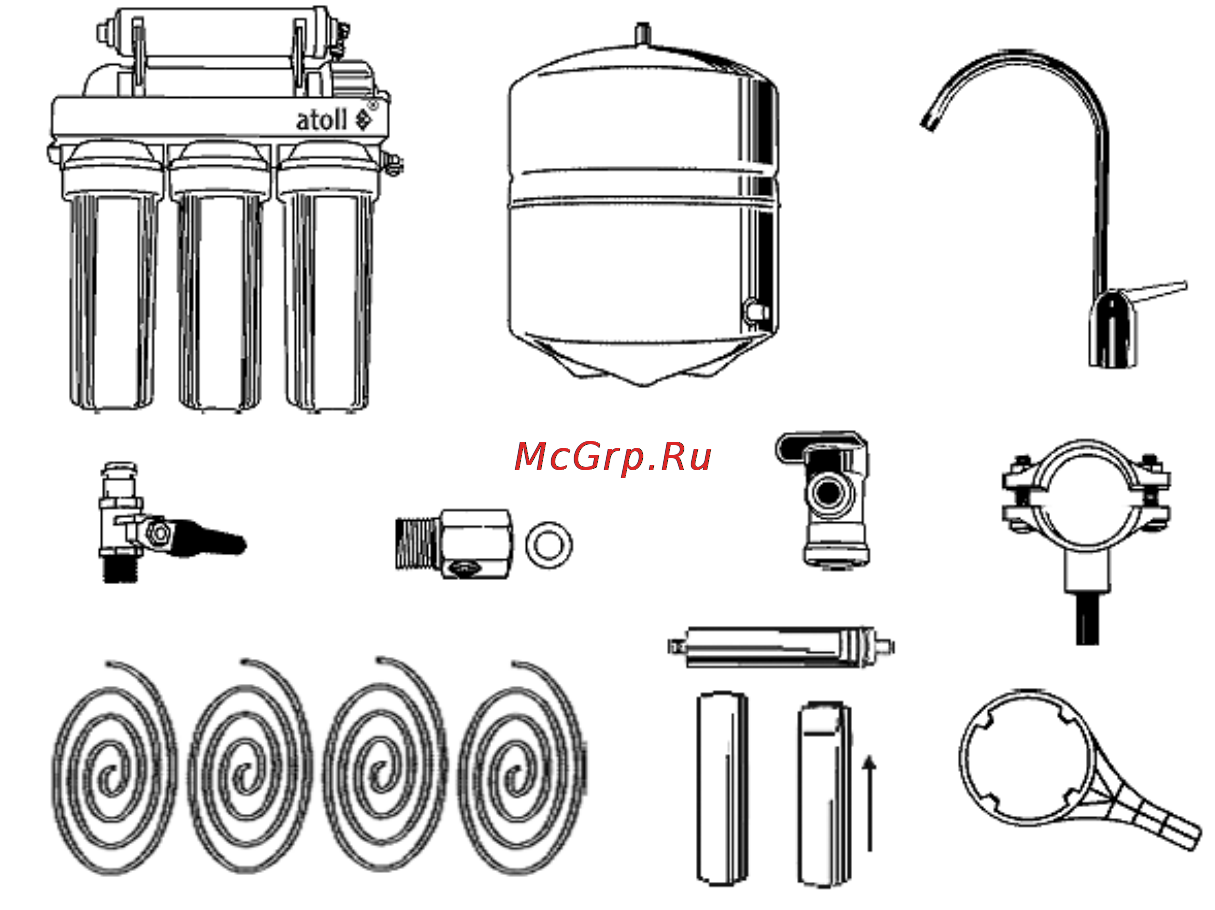

КОМПЛЕКТ ПОСТАВКИ Ваш новый обратноосмотический фильтр atoll был тщательно проверен на заводе на предмет протечек качества очищенной воды и функционирования всех составных частей При разработке фильтра предполагалось его размещение под кухонной мойкой Это его рекомендуемое место установки До того как Вы начнете установку фильтра пожалуйста внимательно прочтите всю Инструкцию В комплект поставки фильтра входят блок фильтрации 1 накопительный бак для хранения очищенной воды 2 аксессуары кран чистой воды 3 кран подачи воды 4 тройник 5 шаровой кран бака 6 дренажный хомут 7 четыре цветные трубки подключенные к фильтру черная синяя красная жел тая по 1 2 м каждая 8 комплект картриджей 9 Картриджи могут поступать в продажу в сборе с си стемой либо входить в комплект поставки ключ для откручивания корпусов префильтров 10 синие скобы для предотвращения случайного разьединения могут быть уста новлены не на все соединения их отсутствие не препятствует безопасной работе системы лента ФУМ силиконовая смазка Инструкция по эксплуатации При необходимости замены выработавших свой ресурс картриджей рекоменду ется приобретать специальные наборы сменных элементов Таблицу соответствия наборов картриджей моделям фильтра см на стр 15 Инструкции модель крана может отличаться от указанной на рисунке отсутствует в А 460Е Рис 2
