II. СВЕРЛЕНИЕ ОТВЕРСТИЯ ПОД КРАН ЧИСТОЙ ВОДЫ И ПОДКЛЮЧЕ-
НИЕ ЕГО К ФИЛЬТРУ
ВНИМАНИЕ: несмотря на то, что процесс сверления отверстия в мойке
не является очень сложным, тем не менее, он требует соответствующих навы-
ков, внимания и осторожности. Используйте защитные очки и перчатки. При не-
обходимости обратитесь к специалисту.
Для установки крана чистой воды (А) нужна плоская поверхность достаточ-
ной жесткости, чтобы кран был надежно закреплен в вертикальном положении.
При выборе места для сверления отверстия (диаметр 13 мм) руководствуйтесь
эстетическими соображениями, предварительно убедившись, что:
- длины синей трубки хватит для подключения крана чистой воды к блоку
фильтрации;
- с нижней стороны столешницы или мойки ничто не будет мешать подключе-
нию трубки к крану чистой воды.

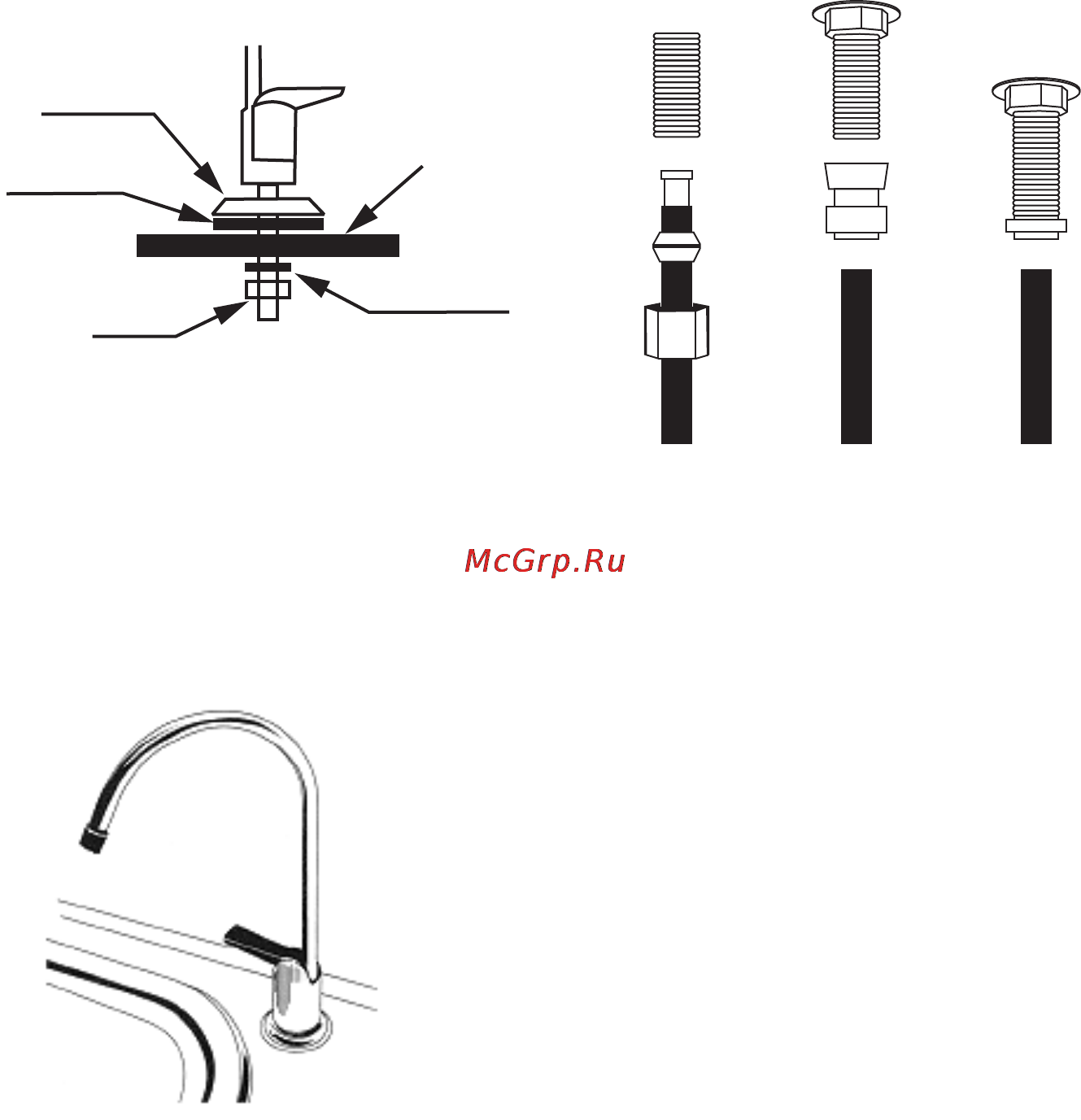

Монтаж крана чистой воды производите согласно рис. 7. В комплекте с кра-
ном чистой воды для герметизации соединения с трубкой может поставляться
набор деталей для уплотнения, либо кран чистой воды может иметь в своем со-
ставе быстроразъемный коннектор. На рис. 8а, б, в приведены способы под-
ключения синей трубки к крану чистой воды.
Если на поверхности мойки нет места для
установки крана, то его можно смонтировать
на поверхности стола (рис. 9).
¹º »
ÆÂÅÈÁÅÈÉÓ
Ç·ÁŹ¿ÄÒ
ÈÉÅÆÅÇÄż
ÁÅÂÓÍÅ
»¼ÁÅÇ·É¿¹Äż
ÁÅÂÓÍÅ
μÇÄÒÀ
ÊÆÂÅÉĿɼÂÓ
º·ÀÁ·
Рис. 7
Рис. 8
Рис. 9
