Центровка и крепление

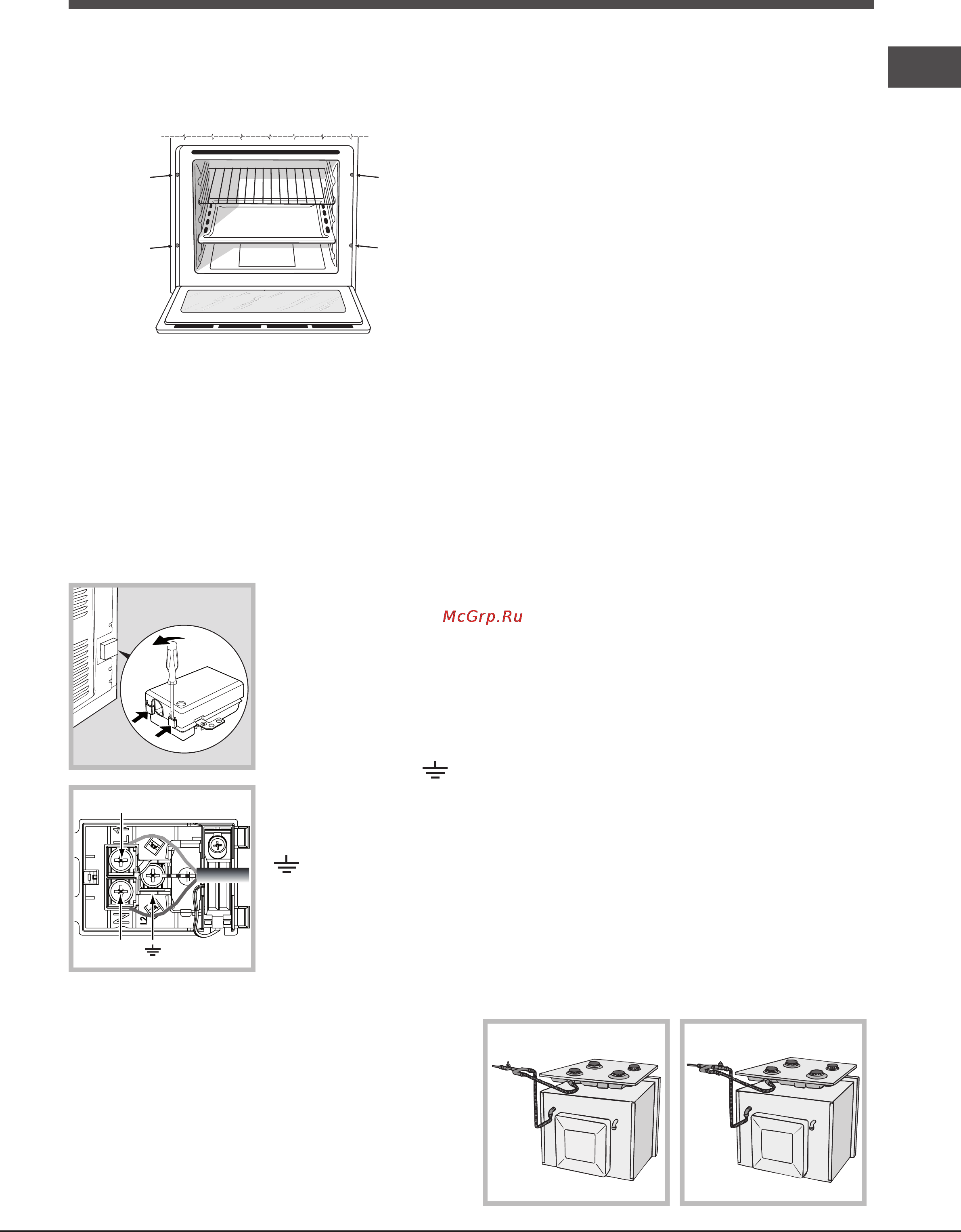

Для крепления изделия к кухонному элементу: откройте дверцу духового

шкафа и завинтите 4 шурупа для деревянных панелей в 4 отверстия в

периметральной раме.

! Все защитные элементы должны быть закреплены таким образом,

чтобы их можно было снять только при помощи специального

инструмента.

Электрическое подключение

Духовые шкафы, укомплектованные трехполюсным сетевым кабелем,

расчитаны на функционирование с переменным током с напряжением

и частотой электропитания, указанными на паспортной табличке с

данными (см. ниже).

Подсоединение сетевого кабеля

1. Откройте зажимную коробку,

нажав при помощи отвертки на

выступы с боков крышки: потяните

и откройте крышку (см. схему).

2. Порядок подсоединения

сетевого кабеля: отвинтите

винт кабельного сальника и

три винта контактов L-N- и

затем прикрепите провода под

головками винтов, соблюдая

цветовую маркировку Синий (N)

Коричневый (L) Желто-зеленый

(см. схему).

3. Закрепите сетевой кабель в

специальном кабельном сальнике.

4. Закройте крышку зажимной

коробки.

Подсоединение сетевого шнура изделия к сети электропитания

Установите на сетевой кабель нормализованную штепсельную вилку,

расчитанную на нагрузку, указанную на паспортной табличке (см. сбоку).

В случае прямого подключения к сети электропитания между изделием

и сетью необходимо установить многополюсный выключатель с

минимальным расстоянием между контактами 3 мм, расчитанный

на данную нагрузку и соответствующий действующим нормативам

(выключатель не должен размыкать провод заземления). Сетевой кабель

должен быть расположен таким образом, чтобы ни в одной точке его

температура не превышала температуру помещения более чем на 50°C

(например, задняя панель духового шкафа).

! Электромонтер несет ответственность за правильное подключение

изделия к электрическои сети и за соблюдение правил безопасности.

Перед подключением изделия к сети электропитания проверьте

следующее:

• розетка должна быть соединена с заземлением и соответствовать

нормативам;

• сетевая розетка должна быть рассчитана на максимальную

потребляемую мощность изделия, указанную в таблице технических

характеристик;

• напряжение и частота тока сети должны соответствовать

электрическим данным изделия;

• сетевая розетка должна быть совместима со штепсельнои вилкои

изделия. В противном случае замените розетку или вилку; не

используите удлинители или троиники.

! Изделие должно быть установлено таким образом, чтобы кабель

электропитания и сетевая розетка были легко доступны.

! Кабель электропитания изделия не должен быть согнут или сжат.

! Регулярно проверяйте состояние кабеля электропитания и в случае

необходимости поручите его замену только уполномоченным техникам

(см. Техническое обслуживание).

! Фирма снимает с себя всякую ответственность в случае

несоблюдения вышеописанных правил.

Подсоединение к газопроводу

Подсоединение изделия к газопроводу или к газовому баллону должно

осуществляться в соответствии с действующими национальныи

нормативами и с их последующими поправками и только после проверки

соответствия изделия типу газа, к которому он подсоединяется. В

случае несоответствия выполнить операции, описанные в параграфе

“Настройка на различные типы газа”.

В случае использования сжиженного газа из баллона использовать

регуляторы давления, соответствующие действующимнациональным

нормативам и их последующим поправкам.

! Для надежного функционирования, рационального использования

энергии и более длительного срока службы электрического изделия

проверьте, чтобы давление подачи газа соответствовало значениям,

указанным в таблице 1 “Характеристики газовых горелок и форсунок”.

! В случае установки газовой плиты вместе с газовой встроенной

духовкой категорически запрещается соединять эти два устройства или

использовать единый газовый отсечной кран. Эти устройства должны

быть независимыми друг от друга, подсоединяться по отдельности, и

каждое из них должно иметь отдельный отсечной газовый кран (см.

схемы).
