21
РУССКИЙ |
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
STEERING
WHEEL
REMOTE

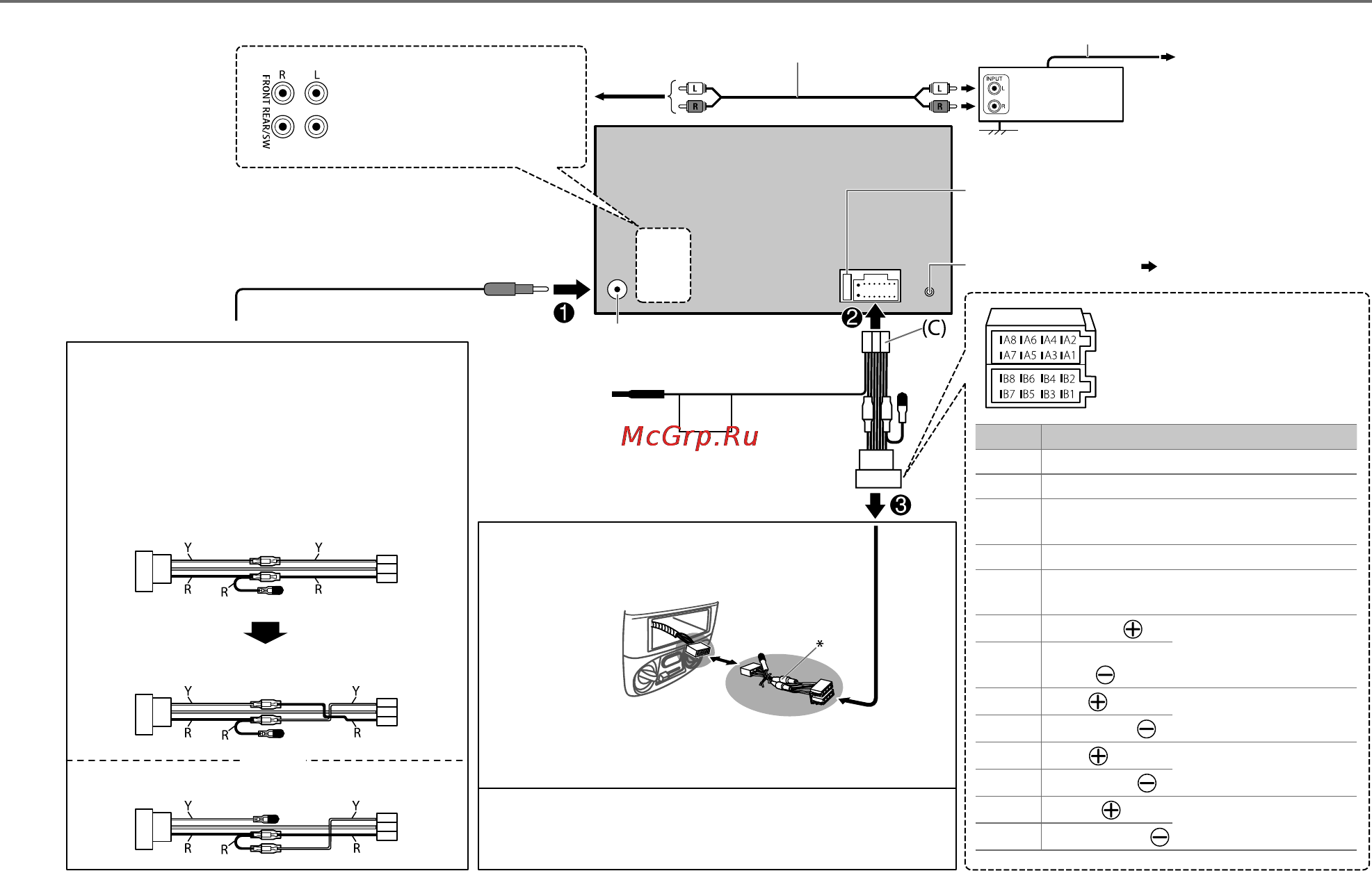

Подключение проводов
Лампа синяя/жёлтая
Кабель сигнала
(не входит в комплект поставки)
Дистанционный провод(не входит в комплект поставки)
К адаптеру
дистанционного
управления с руля
Предохранитель (10 A)
К синему/белому проводу жгута
проводов
(C)
Разъем для антенны
JVC-усилитель
ВАЖНО:
Для подключения рекомендуется использовать особый жгут
проводов, подходящий для конкретного автомобиля (приобретается
отдельно).
Если в автомобиле ОТСУТСТВУЕТ разъем ISO
( или )
Разъем ISO
* Особый жгут проводов (приобретается отдельно)
Для некоторых автомобилей VW/Audi или Opel
(Vauxhall)
Возможно, потребуется изменить схему соединений для
прилагаемого шнура питания (C), как показано на рисунке.
Если устройство не включается при использовании измененной
схемы соединений 1, используйте измененную схему соединений 2.
Y: Жёлтый R: Kрасный
Исходная схема соединений
Измененная схема соединений 1
Измененная схема соединений 2
Контакт
Цвет и функция
A4 Жёлтый : Аккумулятор
A5 Синий/белый : Управление питанием
A6 Оранжевый/белый : Переключатель управления
освещением автомобиля
A7 Kрасный : Зажигание (АCC)
A8 Чёрный : Заземляющее соединение
(земля)
B1
Фиолетовый
: Задний динамик (справа)
B2 Фиолетовый/
чёрный
B3
Cерый
: Передний динамик (справа)
B4
Серый/чёрный
B5
Белый
: Передний динамик (слева)
B6
Белый/чёрный
B7
Зелёный
: Задний динамик (слева)
B8
Зелёный/чёрный
Фронтальный выход
Выходные разъемы задних динамиков/
низкочастотного динамика
Входной разъем микрофона
( 9)
JS_JVC_KW_R910BT_E_RU_01.indd 21JS_JVC_KW_R910BT_E_RU_01.indd 21 3/1/2014 10:46:57 AM3/1/2014 10:46:57 AM
