ВСТАНОВЛЕННЯ / З’ЄДНАННЯ
STEERING
WHEEL
REMOTE

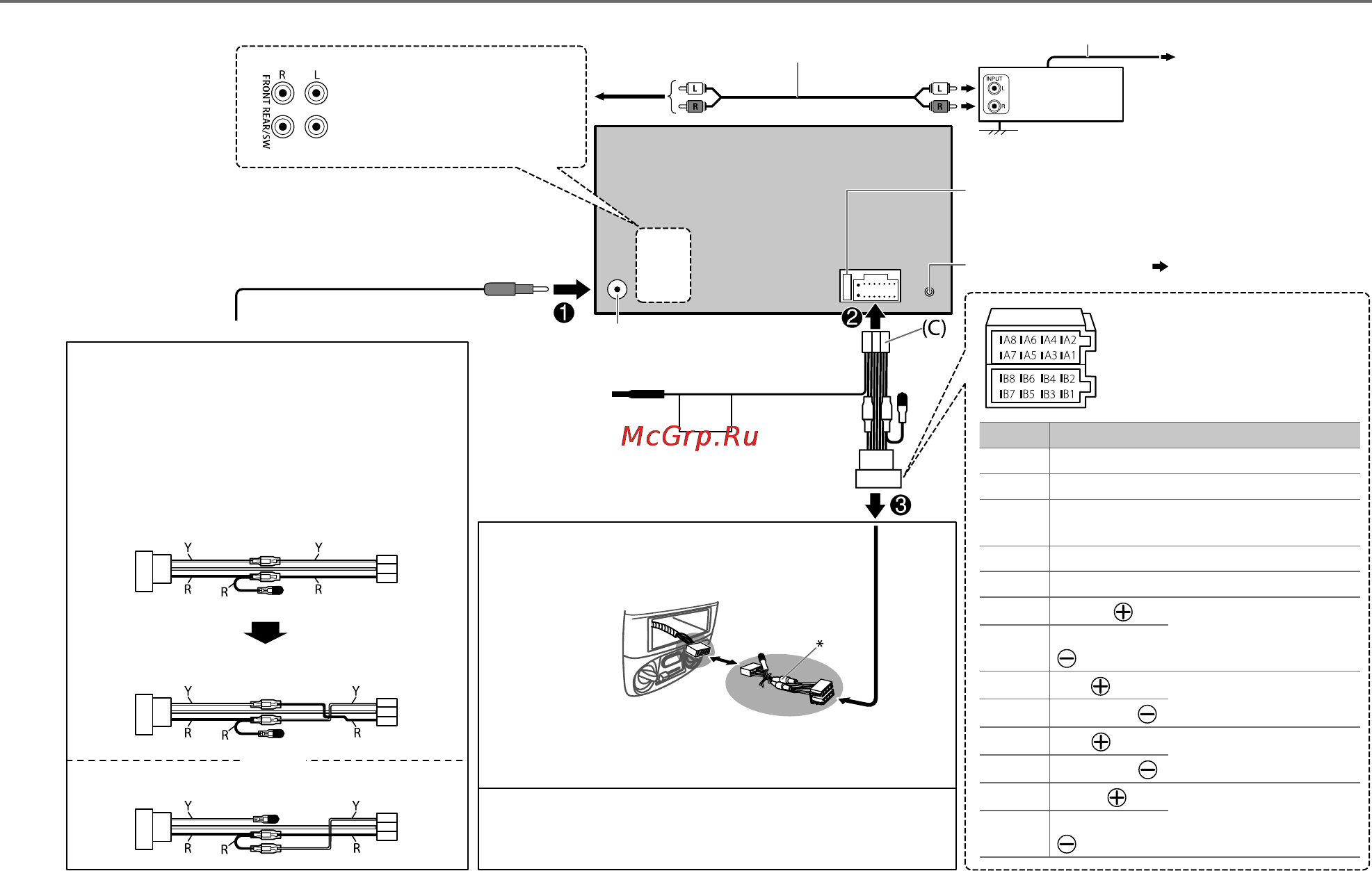

Підключення проводів
Лампа синя/жовта
Сигнальний шнур
(не входить до комплекту поставки)
Кабель для дистанційного управління (не входить до комплекту поставки)
До адаптера пристрою
дистанційного
керування на кермі
Запобіжник (10А)
До синього/білого кабелю пучок
проводів
(C)
Гніздо для підключення штекера антени
Підсилювач JVC
ВАЖЛИВО:
Спеціальна електропроводка (можна придбати окремо),
що підходить для вашого автомобіля, рекомендується для з’єднання
пристрою з вашим автомобілем.
Якщо ваш автомобіль НЕ оснащений виводом
за стандартом ISO
( або )
Рознімання ISO
* Спеціальна електропроводка (можна придбати окремо)
Для деяких авто марки VW/Audi або Opel
(Vauxhall)
Вам, можливо, прийдеться внести зміни до з’єднання провідників
шнура живлення
(C)
згідно з ілюстрацією.
Якщо пристрій не вмикається зі зміненими з’єднаннями 1,
використайте змінене з’єднання 2.
Y: Жовтий R: Червоний
Початкова схема з’єднання рознімань
Змінена схема з’єднання рознімань 1
Змінена схема з’єднання рознімань 2
Контакт
Колір та призначення
A4 Жовтий : Акумулятор
A5 Синій/білий : Регулювання живлення
A6 Оранжевий/білий : Перемикач управління
освітленням автомобіля
A7 Червоний : Запалювання (ACC)
A8 Чорний : З’єднання заземлення
B1
Багряний
: Задня колонка (права)
B2 Багряний/чорний
B3
Сірий
: Передня колонка (права)
B4
Сірий/чорний
B5
Білий
: Передня колонка (ліва)
B6
Білий/чорний
B7
Зелений
: Задня колонка (ліва)
B8 Зелений/чорний
Передній вихід
Підключення задніх динаміків/сабвуфера
Вхідний роз’єм для мікрофона
( 9)
