3. Монтаж головки с дисплеем

На этой стадии производят установку головки с дисплеем на

контейнер для элементов пита ния (после того как установлены

батарейки)

Прежде чем устанавливать головку необходимо собрать для нее

кронштейн.

Сборка кронштейна для установки головки

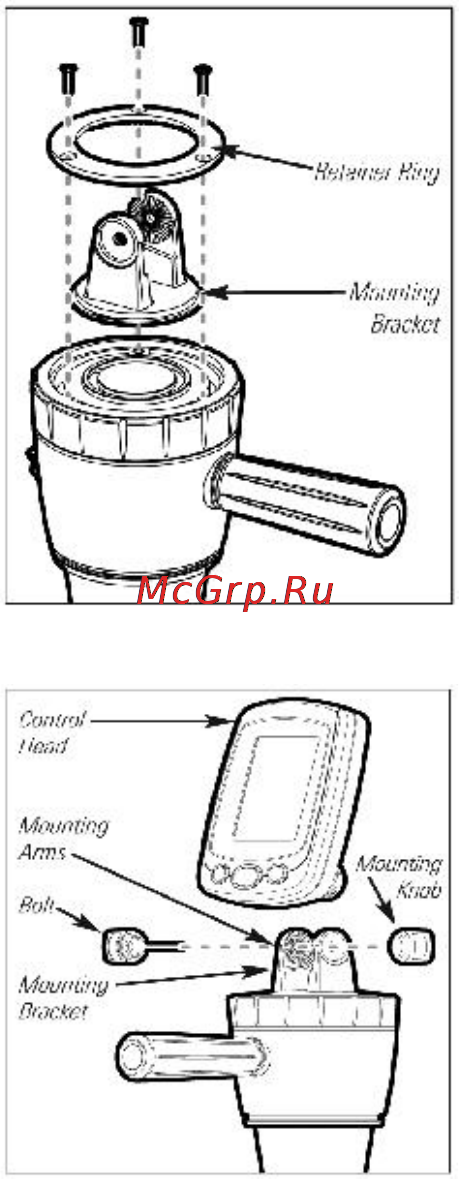

Надписи на рис.

1. Стопорное кольцо

2. Кронштейн

1. Ус тановите кронштейн на контейнер для

батареек.

2. Ус тановите стопорное кольцо поверх ос

нования кронштейна (см. рис.).

3. Прикрутите тремя винтами (входят в

комплект) стопорное кольцо, зафиксировав

тем самым кронштейн на крышке контейне

ра для батареек. Винты затягивайте только

вручную!

4. Ус танавливая головку в кронштейн, рас

положите ее так, чтобы дисплей «смотрел»

на рукоять управления (см. рис.).

5. После того, как установите головку в

кронштейн, за крепите ее винтом через от

верстие на кронштейне. Установите дисплей

под удобным для Вас углом и затяните гай

ку, чтобы окончательно зафиксировать го-

ловку. Гайку затягивайте только вручную!

6. Вы можете регулировать угол наклона

головки, ослабляя винт и наклоняя ее в ту

или другую сторону.
