4. Подключение кабелей к приб ору

На этой стадии к тыльной части головки эхолота подсоединяют

кабели датчика и электропит ания.

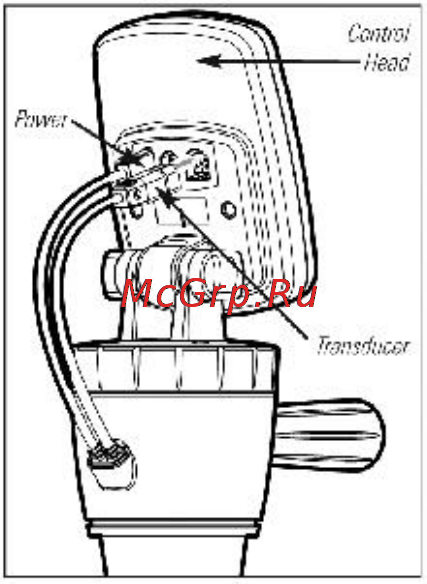

Подсоединение кабелей к головке эхолота

Надписи на рис.

1. Головка эхолота

2. Кабель электропитания

3. Кабель датчика

1. Подсоедините кабели, идущие от

контейнера с батарейками к головке прибора,

через разъемы на его тыльной стороне.

Для информации: кабели электропитания и датчика подсоединены

к контейнеру для батареек.

5. Сборка кронштейна Fishin’ Buddy и закрепление на

борту лодки

На этой стадии собирают кр епежный кронштейн Fishin’ Buddy и

навешивают его на борт лодки в удобном для Вас месте. Кронштейн

фиксируют С-образной струбциной, если пользуются эхолотом

изредка или на разных лодках, а также его можно закрепить к борту

винтами через отверс тия в нижней части струбцины (если эхолот

используют постоянно).

Крепеж кронштейна С- образной струбциной – это наиболее

универсальный и удобный способ установки эхолота на Ва шей

лодке.

Fishin’ Buddy может быть установлен в любом удобном для Вас

месте.
