- 11 -
* Fishin’ Buddy не будет работать, если датчик не погружен в воду.
* Бурный поток или вода с взвешенными в ней пузырьками воздуха
создают помехи, мешающие нормальной работе датчика.

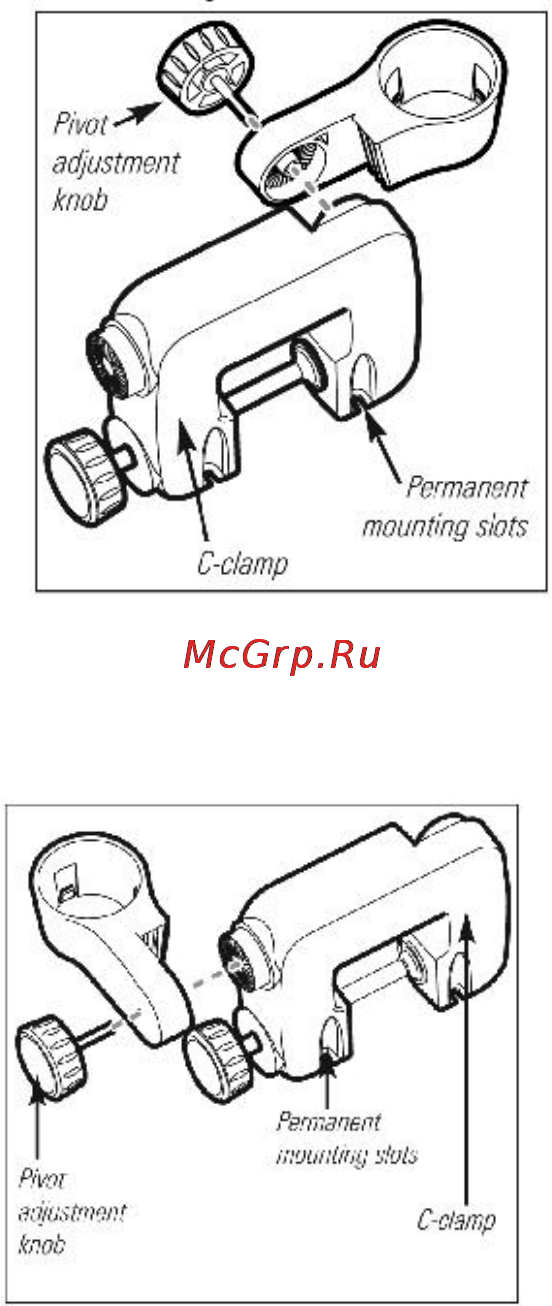

Соберите кронштейн и струбцину, используя наиболее подходящий
крепеж с храповой насечкой и фиксирующим винтом (см. рис.).
Монтаж кронштейна (горизонтальный)
Надписи на рис.
Зажимной винт
С-образная струбцина
Отверстия для постоянного
закрепления
Монтаж кронштейна (вертикальный)
Надписи на рис.
Зажимной винт
С-образная струбцина
Отверстия для постоянного
закрепления
FishnBuddy 2013.indd 11 11.07.13 11:22
