- 12 -

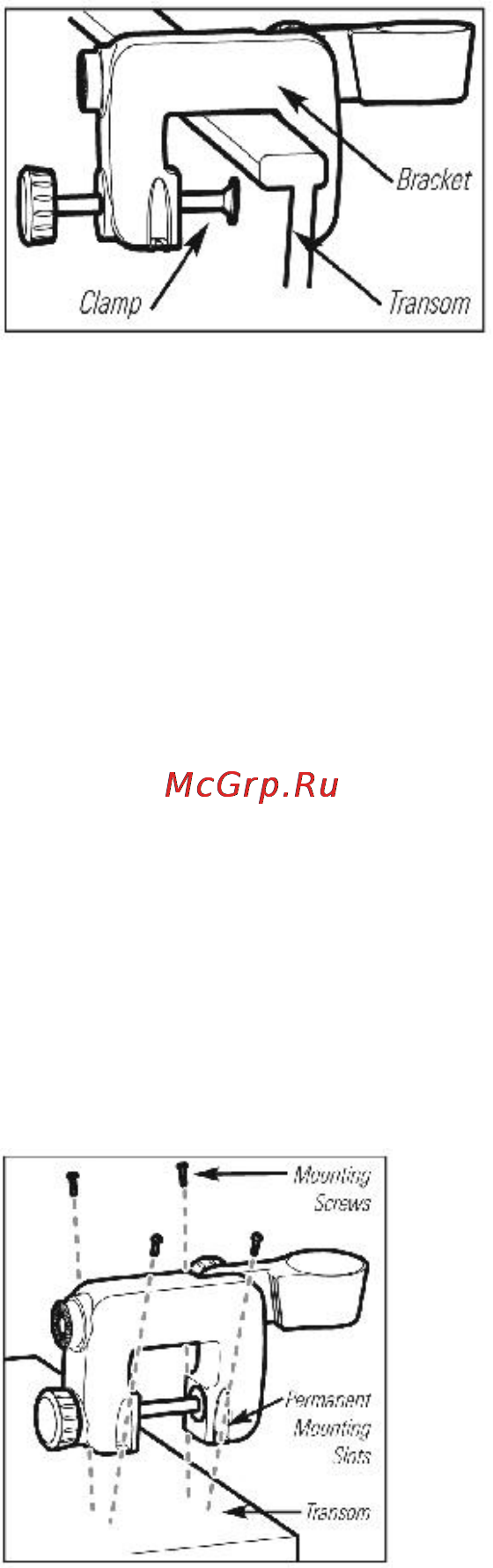

Крепление С-образной струбцины к транцу лодки

Надписи на рис.

Струбцина

Зажимной винт

Транец

Если Вы используете С-образную

струбцину, ослабьте винт и при

установке поверните ее против

часовой стрелки, чтобы обогнуть планширь, а затем установите

вплотную к верхней поверхности транца.

При закручивании винта струбцины не прикладывайте большого

усилия. Винт перестанет вращаться, когда его торец у прется в

тр анец. Теперь сделайте еще два полных об орота винта. Если после

этого кронштейн не стабилизируется, поменяйте точку его монтажа.

Внимание! Ни в коем случае не перетягивайте винт струбцины.

Перетяжка струбцины может привести к ее повреждению.

Или…

Жесткое крепление кронштейна

Надписи на рис.

Крепежные винты

Отверс тия для крепежных винтов

Транец

Если Вы постоянно используете одну и ту

же лодк у, воспользуйтесь четырьмя отвер-

стиями в основании струбцины для раз-

метки. Просверлите отверстия диаметром

3 мм. в месте, выбранном для крепления кронштейна. Заполните

отверстия силиконовым г ерметиком, затем вновь установите крон-

штейн и закрепите его шурупами или винтами (в комплект не вхо-

дят). Винты затягивайте только вручную.
