6.Установка эхолота Fishin’ Buddy

На этой стадии происходит установка эхолота

Для информации: При установке эхолота датчик должен находиться

в воде.

1. Вставьте эхолот в поддерживающее кольцо кронштейна

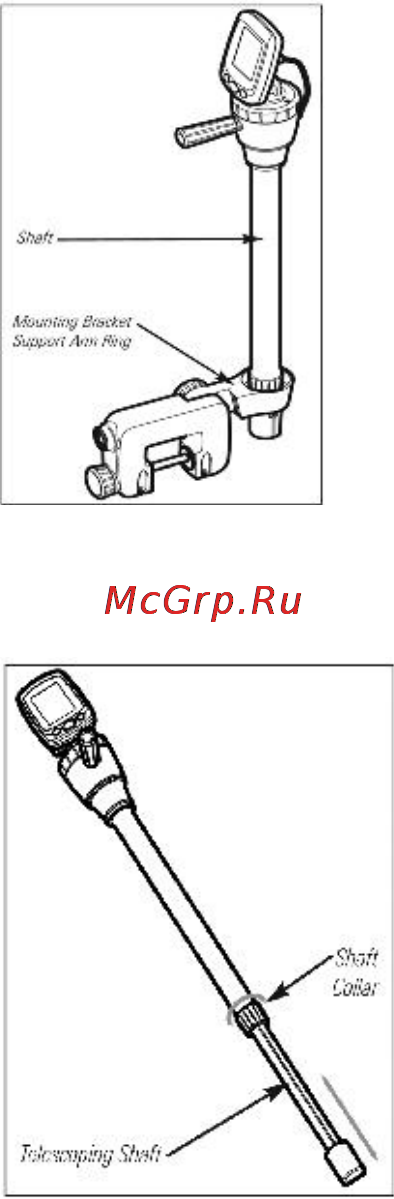

Установка эхолота в кольце кронштейна

Надписи на рис.

Труба датчика

Кольцо кронштейна

Регулировка длины трубы датчика

(тольк о для м о де лей 130 и 140с)

На дпи си на р и с.

Зажимное ко льцо

Телескопи че ская тру б а

2. Кольцо кронштейна необходимо установить

так, чтобы опущенная в него труба датчика эхо-

лота была направлена строго вниз. Если необ-

ходим о, ослабьте крепежный винт кольца и от-

регулируйте установку эхолота.

3. Если труба датчика выдвинута слишком да-

леко, или, наоборот, ее длины недостаточно,

выньте эхолот из кронштейна, ослабьте зажимное кольцо на тру бе и

отрегулируйте ее длину. После регулировки затяните кольцо снова и

вставьте эхолот в кронштейн.

Длина трубы датчика регулируется только у моделей 130 и 140с Fishin’

Buddy. У моделей 110 и 120 длина трубы фиксированная.
