11
B-CONTROL FADER BCF2000/B-CONTROL ROTARY BCR2000
Автономный режим “S-3”:

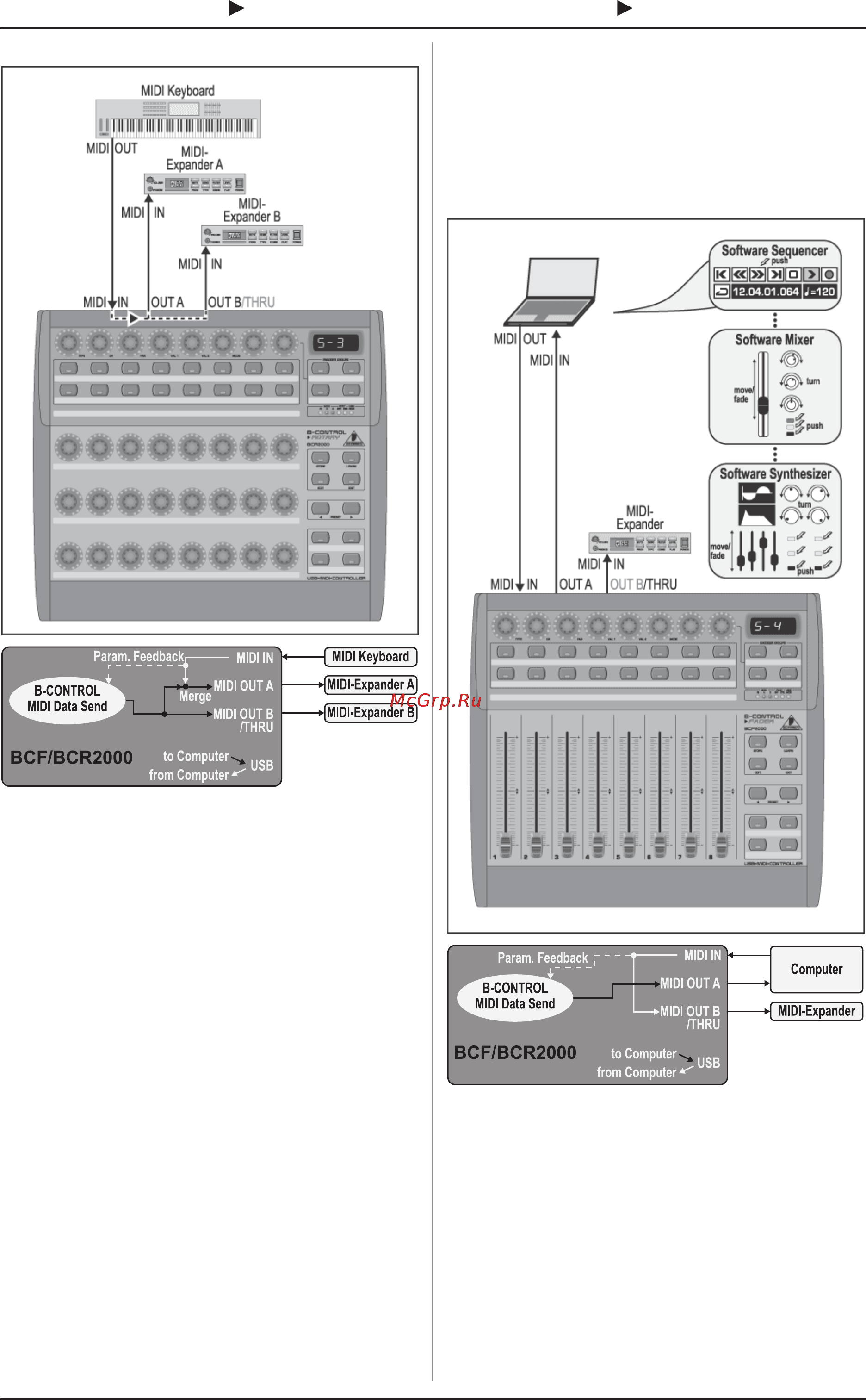

Рис. 4.8: Использование и маршрутизация в автономном
режиме 3
В этом режиме MIDI-данные панелей управления BCF2000/
BCR2000 микшируются с данными, поступающими на MIDI-
вход (функция Merge), но выдаются исключительно на
выход A. На выход B поступают только управляющие
сигналы B-CONTROL.
Таким образом с B-CONTROL можно управлять двумя
MIDI-устройствами, однако дополнительно играть с MIDI-
клавиатуры можно лишь на подсоединенном к гнезду OUT
A устройстве.
Если Вы хотите соединить две панели B-CONTROL, чтобы
одновремено управлять с них одним или несколькими MIDI-
устройствами, Вы должны соединить гнездо OUT A первого
контроллера с гнездом MIDI IN второго устройства. Гнездо
OUT A второго устройства соединяется с MIDI-входом
приемного устройства. Если необходимо задействовать
другие устройства, соедините гнездо THRU с гнездом IN
следующего устройства. Таким образом, при различном
распределении MIDI-каналов каждым устройством можно
управлять с любого контроллера.
Дополнительно требуемые входы необходимо
реализовать с помощью MIDI Merge-боксов. Если, например,
Ваш звуковой модуль имеет только одно гнездо MIDI IN, и
Вы хотите управлять им одновременно с MIDI-контроллеров
и с клавиатуры, то Вам понадобится 2-In/1-Out Merge-Box.
Для дополнительных MIDI-выходов требуются внешние
Thru-боксы. При наличии сложных MIDI-настроек
предпочтительнее использовать Thru-боксы а не делать
и без того длинных Thru-соединений, так как в противном
случае могут возникнуть задержки в передаче данных.
Если Вы отказываетесь от реакции при программном
управлении, то лучше соединить много BCF2000/BCR2000
MIDI-соединениями. В этом случае последнее устройство
подключается к гнезду MIDI IN компьютера. Таким образом
можно управлять почти неограниченным количеством
каналов программного микшера. Правда, Вам необходимо
проследить за тем, чтобы все устройства обязательно
делили 16 MIDI-каналов.
Автономный режим “S-4”:
Рис. 4.9: Использование и маршрутизация в автономном
режиме 4
Автономный режим “S-4” очень похож на режим “S-2”,
однако с тем различием, что в нем отсутствует функция
Merge. Этот режим отлично подходит для подключения к
MIDI-интерфейсу компьютера без USB-разъема.
B-CONTROL передает поступающие данные на MIDI-выход
В (функция THRU). На выход A поступают управляющие
команды MIDI с B-CONTROL. Таким образом, парамет-
рическая обратная связь оказывается возможна без
опасности возникновения MIDI-петли.
Соедините MIDI-выход MIDI-интерфейса комьпютера с
гнездом MIDI IN на B-CONTROL. Подсоедините гнездо OUT
A к MIDI-входу интерфейса. К гнезду OUT B можно
подсоединить еще один MIDI-приемник. Возможно также
4. УПРАВЛЕНИЕ
