Français
Fr-9

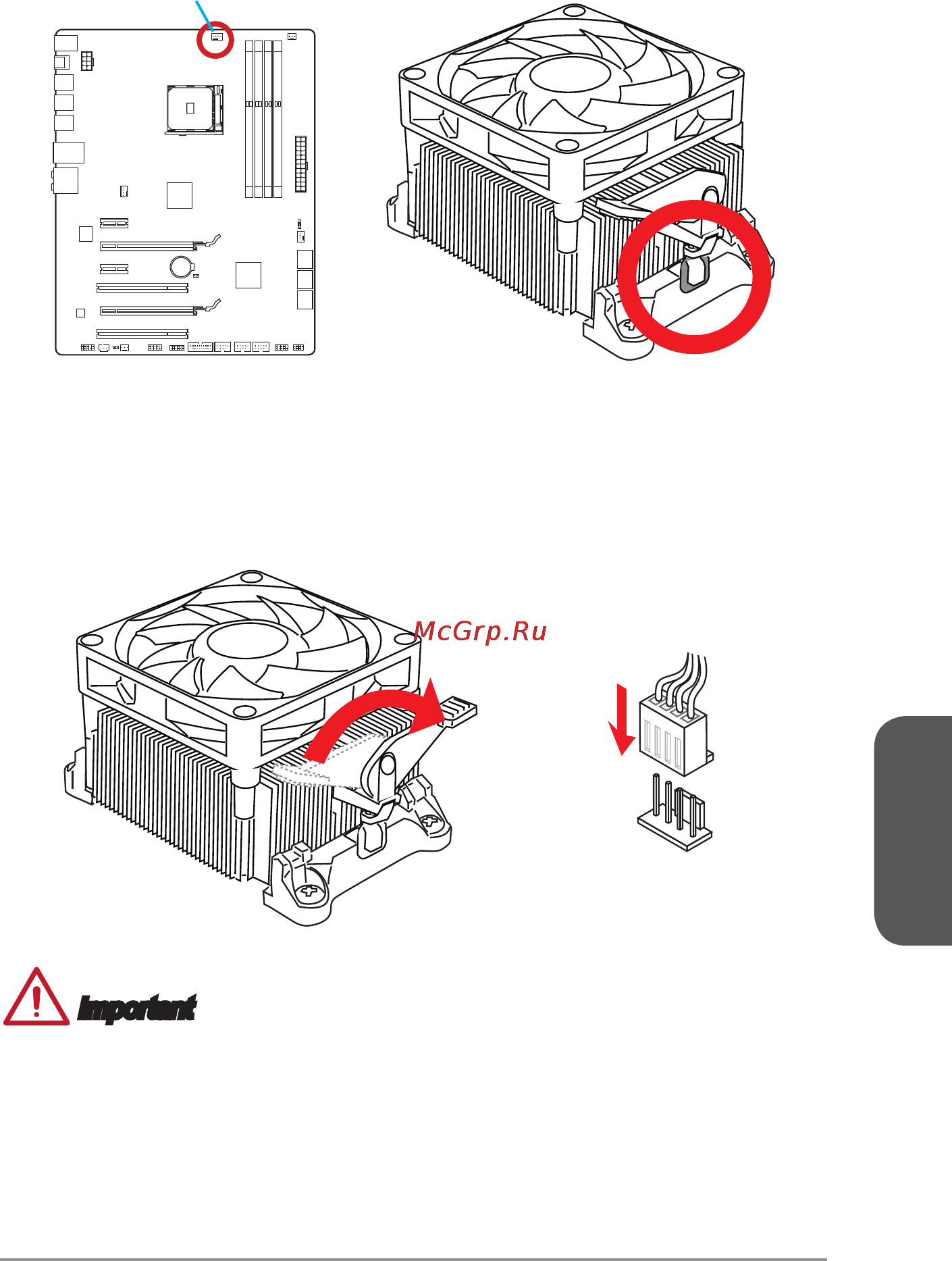

5. Localisez le connecteur du ventilateur de CPU sur la carte mère.
6. Posez le ventilateur sur le mécanisme de rétention. Crochez un côté du clip
d’abord.
Important
•
Quand vous déconnectez le crochet de sécurité du verrou xé, il faut garder un
oeil sur vos doigts, parce qu’une fois que le crochet de sécurité est déconnecté du
verrou xé, le levier xé jaillira immédiatement.
•
Vériez que le ventilateur de CPU est bien attaché sur le CPU avant de démarrer
votre système.
•
Veuillez vous-référer à la documentation du ventilateur de CPU pour plus de détails
sur l’installation du ventilateur de CPU about CPU cooler installation.
7. Puis appuyez sur l’autre côté du clip pour xer le ventilateur sur le haut du
mécanisme de rétention. Installez le levier de xe et levez-le.
8. Fixez le levier.
9. Attachez le câble du ventilateur du CPU au connecteur du ventilateur de CPU à la
carte mère.
Connecteur
ventilateur CPU
