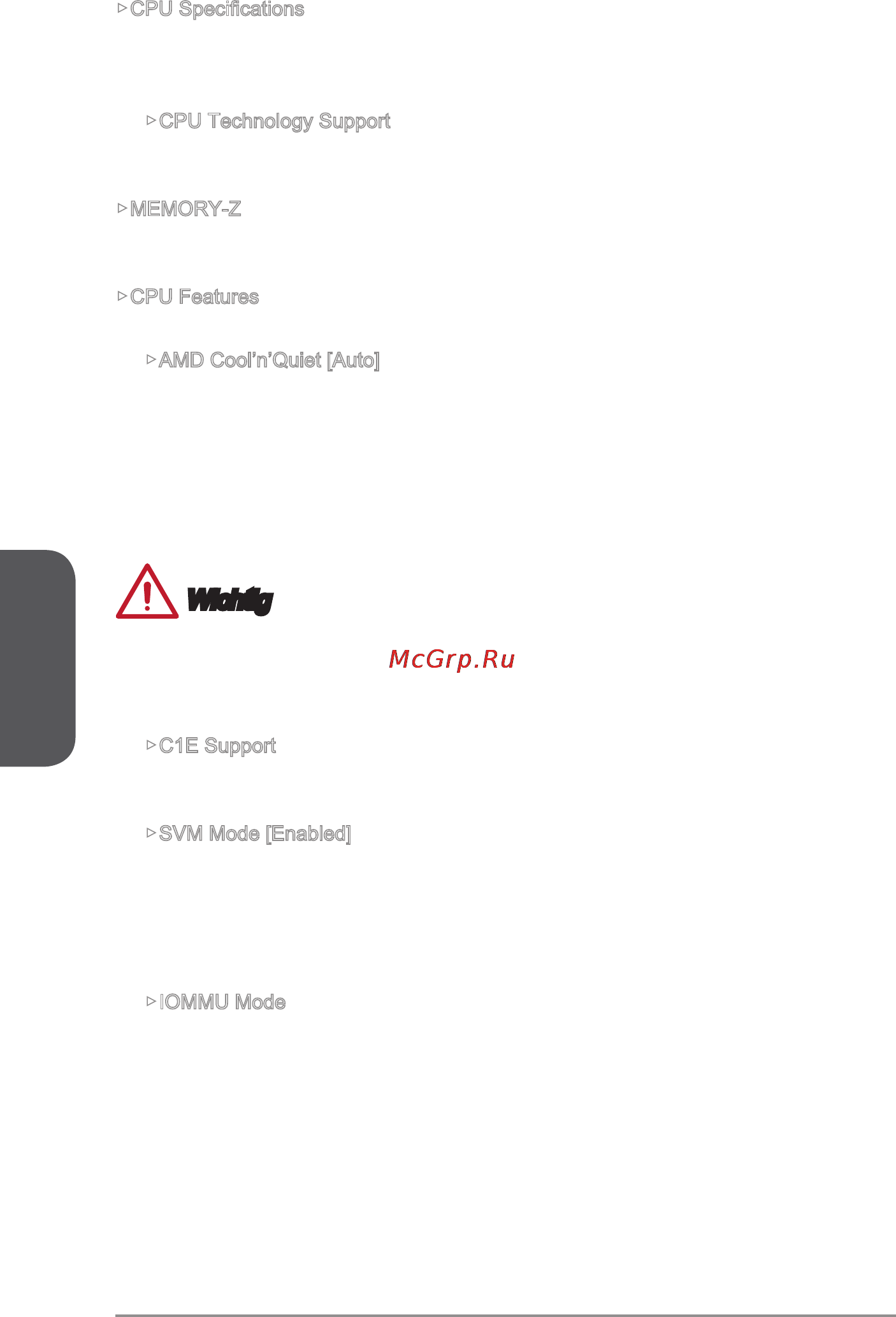

De-32
▶CPU Specications
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü
zeigt die Informationen installierte CPU an. Zu diesen Informationen gelangen Sie,
indem Sie die Taste [F4] drücken. Nur Anzeige.
▶CPU Technology Support
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das
Untermenü zeigt die wichtigsten Eigenschaften der installierten CPU an.
▶MEMORY-Z
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Dieses Unter-
menü zeigt alle Einstellungen und Timings des installierten Speichers.
▶CPU Features
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.
▶AMD Cool’n’Quiet [Auto]
Aktiviert oder deaktiviert die AMD Cool’n’Quiet Funktion.
[Auto] Abhängig von AMD Design-Empfehlung.
[Enable] Aktiviert die AMD Cool’n’Quiet Funktion. Die Cool’n’Quiet-Technologie
kann die CPU-Geschwindigkeit und den Stromverbrauch ezient und
dynamisch herabsetzen.
[Disabled] Deaktiviert diese Funktion.
Wichtig
Wenn die CPU-Ratio Setting setzt, dann Cool’n’Quiet-Funktion automatisch deaktiviert
ist. Für CPU, die die Turbo Core Technologie unterstützt, deaktivieren Sie bitte
AMD Turbo Core Technology und AMD Cool’n’Quiet, um die Standard-CPU-Kern
Geschwindigkeit beizubehalten.
▶C1E Support
Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme lesen. Nicht
alle Prozessor unterstützt Enhanced Halt Stand (C1E).
▶SVM Mode [Enabled]
Aktiviert oder deaktiviert die CPU-Virtualisierung.
[Enabled] Aktiviert die CPU-Virtualisierung und erlaubt so, mehrere
Betriebssysteme in unabhängigen Partitionen ausführen. Das System
kann als mehrere Systeme praktisch funktionieren.
[Disabled] Deaktivierung dieser Funktion.
▶IOMMU Mode
Hier können Sie den IOMMU (I/O Memory Management Unit) für I/O-Virtualisierung
aktivieren/ deaktivieren.
