Русский
Ru-25
Общие Сведения

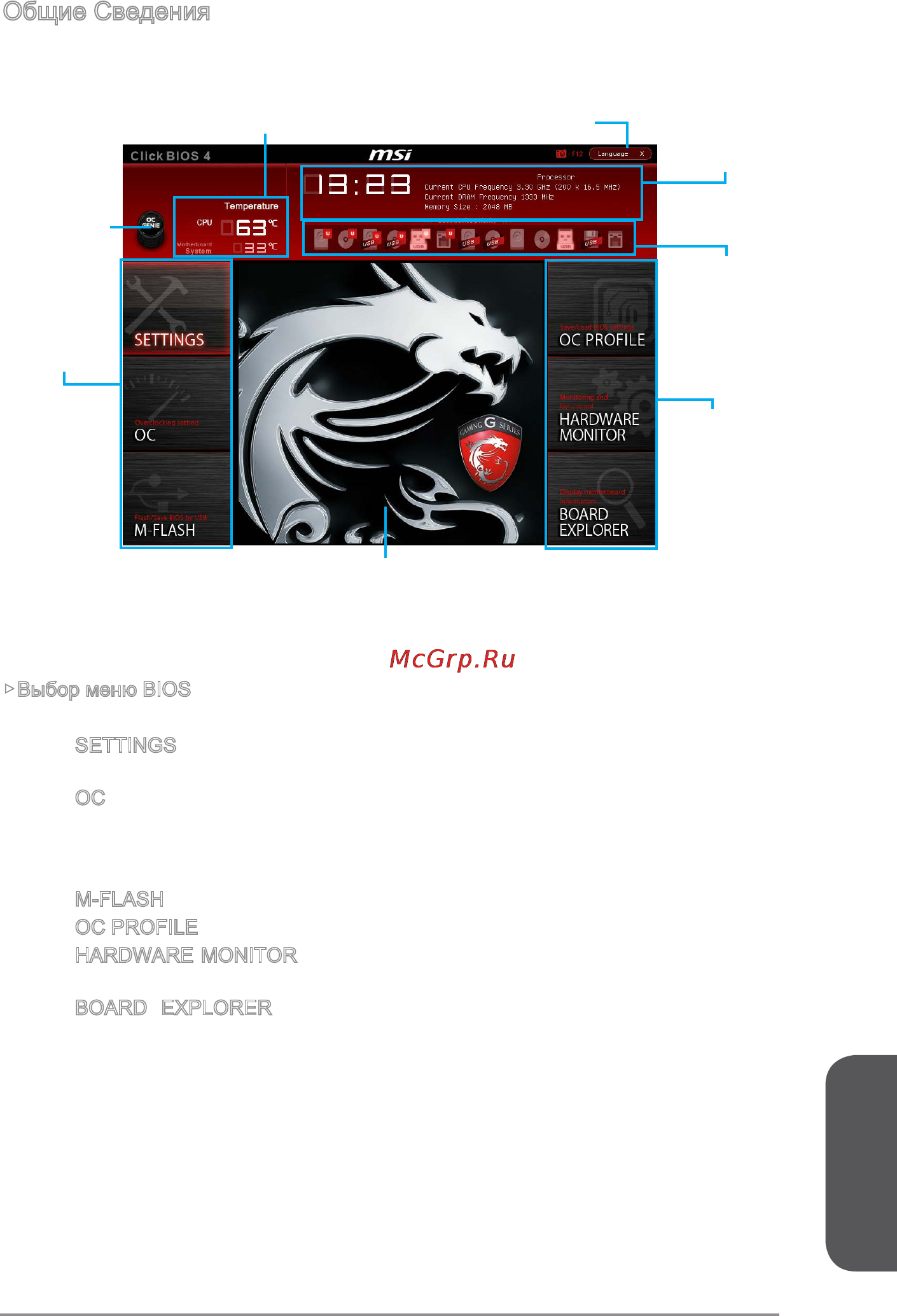

После входа в BIOS отображается следующий экран.
Выбор
меню BIOS
Мониторинг температур
Системная
Информация
Приоритет
загрузочных
устройств
Экран просмотра
раздела
Выбор
меню BIOS
Язык
Кнопка Virtu-
al OC Genie
▶Выбор меню BIOS
Доступны следующие опции:
■
SETTINGS - В данном меню указывают параметры настройки для микро-
процессора, загрузочного устройства.
■
OC - Данное меню содержит элементы настройки частоты и напряжения.
Увеличение частоты приводит к увеличению производительности, однако
это может привести к нестабильной работе системы. Мы не рекомендуем
неопытным пользователям производить разгон системы.
■
M-FLASH - Позволяет выбрать метод обновления BIOS с USB флэш-диска.
■
OC PROFILE -Используется для настройки различных профилей разгона.
■
HARDWARE MONITOR - Это меню используется для установки скорости
вентилятора и мониторинга напряжений системы.
■
BOARD EXPLORER - Предоставляет информации об установленных
устройствах на материнской плате.
