MSI a68hi ac [12/166] English
![MSI a68hi ac [12/166] English](/views2/1174557/page12/bgc.png)
English
12

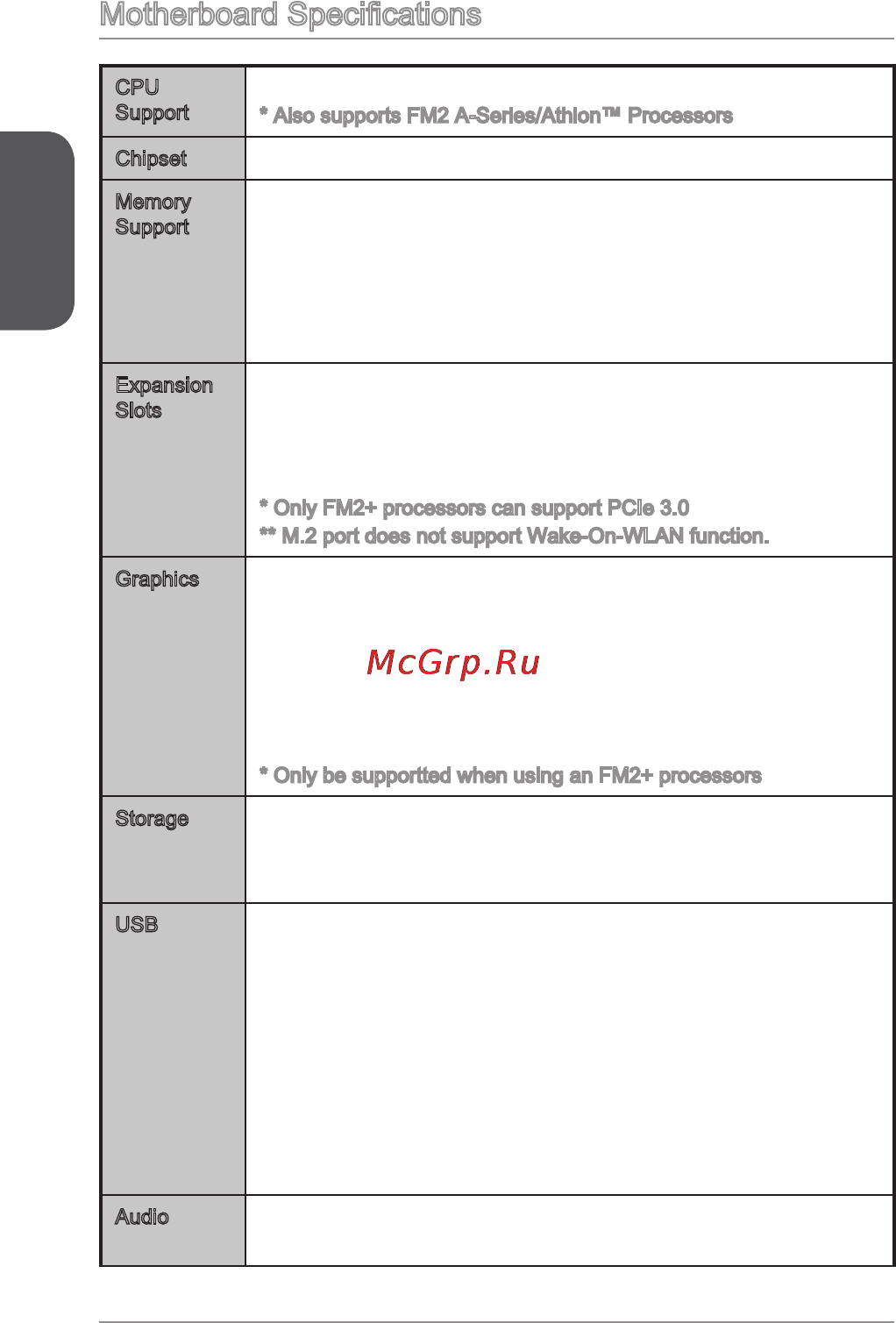

Motherboard Specications
CPU
Support
■ AMD Socket FM2+ A-Series/Athlon™ Processors*
* Also supports FM2 A-Series/Athlon™ Processors
Chipset ■ AMD A68H
Memory
Support
■ 2x DDR3 memory slots support up to 32GB
■ Supports DDR3 2133/ 1866/ 1600/ 1333 MHz
■ Dual channel memory architecture
■ Supports non-ECC, un-buered memory
■ Supports AMD Memory Prole (AMP)
■ Supports Extreme Memory Prole (XMP)
Expansion
Slots
■ 1x PCIe 3.0 x16 slot*
■ 1x M.2 slot (Key E, type 2230)
- Supports both PCIe (Wi-Fi module**) or USB (Bluetooth
module) interface.
* Only FM2+ processors can support PCIe 3.0
** M.2 port does not support Wake-On-WLAN function.
Graphics ■ 1x VGA port, supporting a maximum resolution of 1920x1200
@ 60Hz, 24bpp
■ 1x DVI-D port, supporting a maximum resolution of
2560x1600@60Hz, 24bpp/ 1920x1200 @ 60Hz, 24bpp
■ 1x HDMI port, supporting a maximum resolution of
4096x2160@24Hz, 36bpp*/ 3840x2160@30Hz, 36bpp*/
1920x1200@120Hz, 36bpp and 1920x1200@60Hz, 36bpp
* Only be supportted when using an FM2+ processors
Storage ■ AMD A68H Chipset
- 4x SATA 6Gb/s ports
- Supports RAID 0, RAID1 and RAID 10
USB ■ AMD A68H Chipset
- 2x USB 3.0 ports available through the internal USB 3.0
connector
- 4x USB 2.0 ports (2 ports on the back panel, 2 ports
available through the internal USB 2.0 connectors)
■ VIA VL806 Chipset
- 2x USB 3.0 ports on the back panel
- Rear USB 3.0 ports do not support the function of M-ash
Recovery
Audio ■ Realtek
®
ALC887 Codec
- 7.1-Channel High Denition Audio
