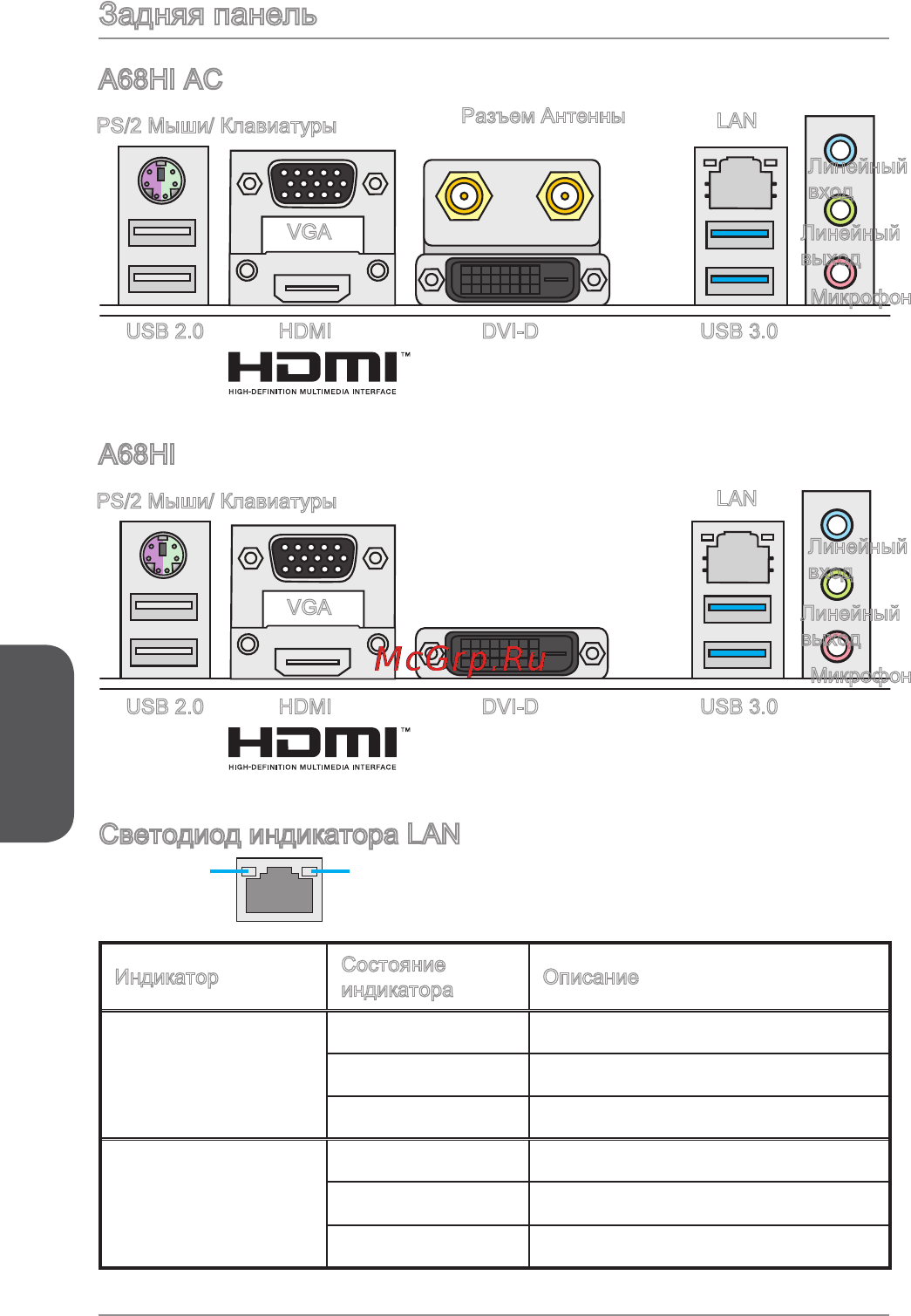

Задняя панель
Светодиод индикатора LAN
LINK/ACT
LED
SPEED
LED
Индикатор
Состояние
индикатора
Описание
Link/ Activity LED
(Подключение/
Работа
индикатора)
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Speed LED
(Скорость
передачи данных)
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
A68HI AC
A68HI
PS/2 Мыши/ Клавиатуры
VGA
LAN
HDMI USB 3.0USB 2.0 DVI-D
Разъем Антенны
Линейный
вход
Линейный
выход
Микрофон
PS/2 Мыши/ Клавиатуры
VGA
LAN
HDMI USB 3.0USB 2.0 DVI-D
Линейный
вход
Линейный
выход
Микрофон
