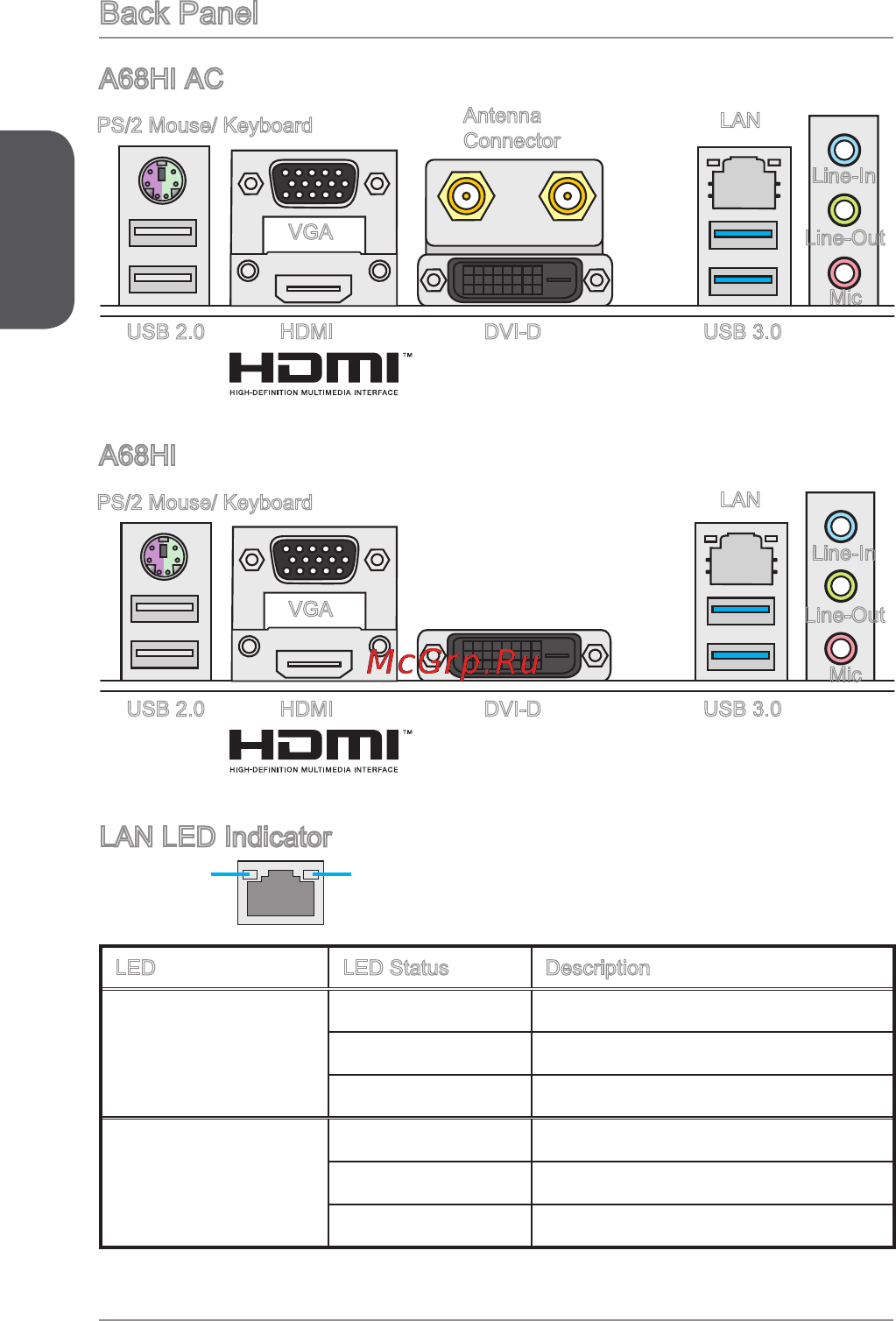

Back Panel
LAN LED Indicator
LINK/ACT
LED
SPEED
LED
LED LED Status Description
Link/ Activity LED
O No link
Yellow Linked
Blinking Data activity
Speed LED
O 10 Mbps connection
Green 100 Mbps connection
Orange 1 Gbps connection
A68HI AC
A68HI
PS/2 Mouse/ Keyboard
VGA
LAN
HDMI USB 3.0USB 2.0 DVI-D
Antenna
Connector
Line-In
Line-Out
Mic
PS/2 Mouse/ Keyboard
VGA
LAN
HDMI USB 3.0USB 2.0 DVI-D
Line-In
Line-Out
Mic
