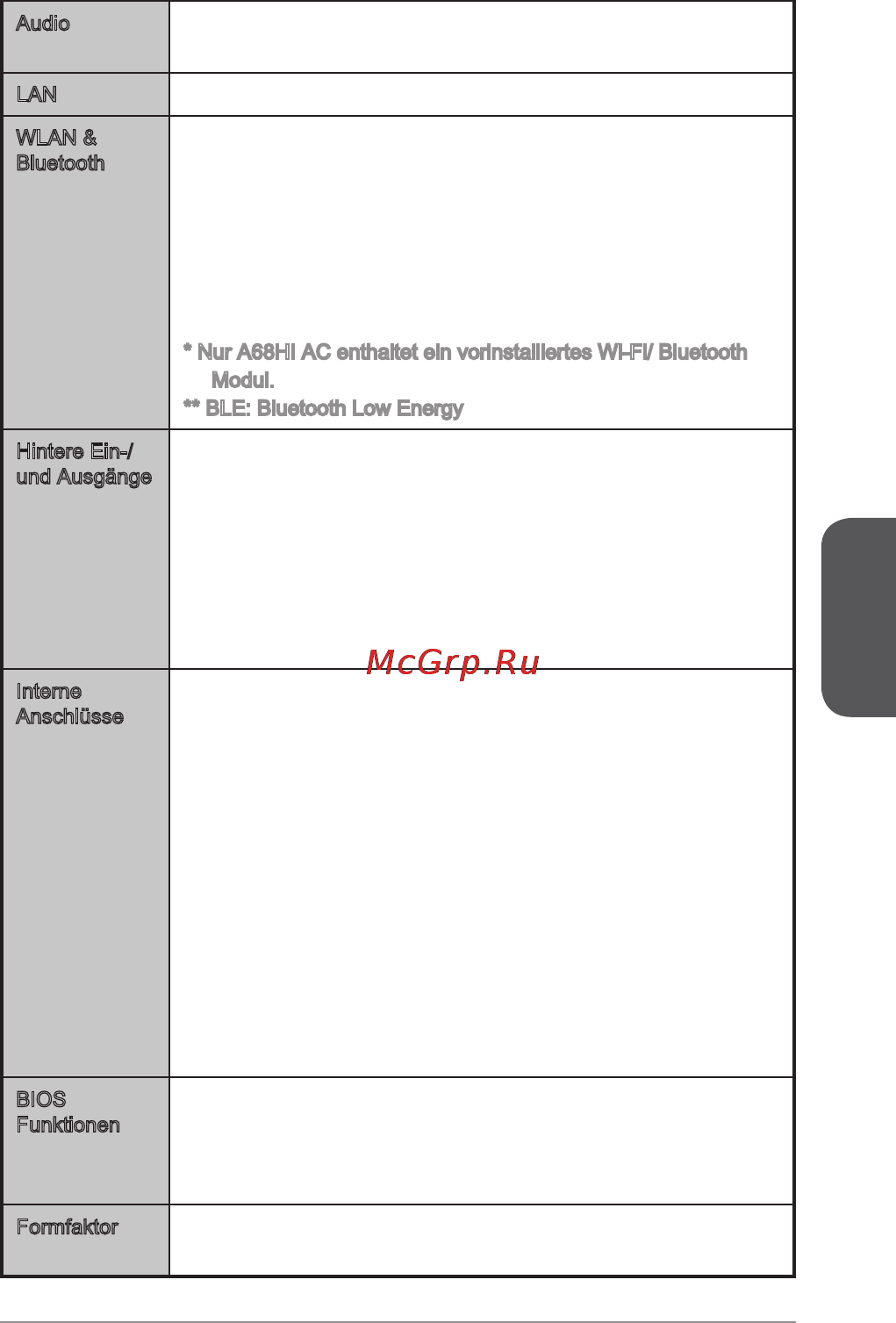

Deutsch
73
Audio ■ Realtek
®
ALC887 Codec
- 7.1-Kanal-HD-Audio
LAN ■ Realtek
®
RTL8111G Gigabit LAN Controller
WLAN &
Bluetooth
■ Das Wi-Fi/Bluetooth Erweiterungsmodul mit dem Intel Dual
Band Wireless-AC 7260 Chip*.
- Unterstützt Wi-Fi 802.11 a/b/g/n/ac, Dualband mit
Datenraten von bis zu 867 Mbps (2,4GHz, 5GHz).
- Unterstützt Intel Wireless Display (WiDi)
- Unterstützt Bluetooth v4.0 (wie BLE** und Bluetooth
3.0+HS)
* Nur A68HI AC enthaltet ein vorinstalliertes Wi-Fi/ Bluetooth
Modul.
** BLE: Bluetooth Low Energy
Hintere Ein-/
und Ausgänge
■ PS/2 Tastatur/ Maus Combo-Anschluss x1
■ USB 2.0 Anschlüsse x2
■ USB 3.0 Anschlüsse x2
■ VGA Anschluss x1
■ DVI-D Anschluss x1
■ HDMI Anschluss x1
■ LAN (RJ45) Anschluss x1
■ Audiobuchsen x3
Interne
Anschlüsse
■ ATX 24-poliger Stromanschluss x1
■ ATX12V 4-poliger Stromanschluss x1
■ SATA 6Gb/s Anschlüsse x4
■ USB 2.0 Anschluss x1 (unterstützt zusätzliche 2 USB 2.0
Ports)
■ USB 3.0 Anschluss x1 (unterstützt zusätzliche 2 USB 3.0
Ports)
■ 4-poliger CPU-Lüfter-Anschluss x1
■ 4-poliger System-Lüfter-Anschluss x1
■ Audioanschluss des Frontpanels x1
■ Frontpanel Anschlüsse x2
■ Gehäusekontaktschalter x1
■ TPM Anschluss x1
■ Steckbrücke zur CMOS-Löschung x1
BIOS
Funktionen
■ 64 Mb Flash
■ UEFI AMI BIOS
■ ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0
■ Mehrsprachenunterstützung
Formfaktor ■ Mini-ITX Formfaktor
■ 6,7 Zoll x 6,7 Zoll (17 cm x 17 cm)
