Компоненты материнской платы

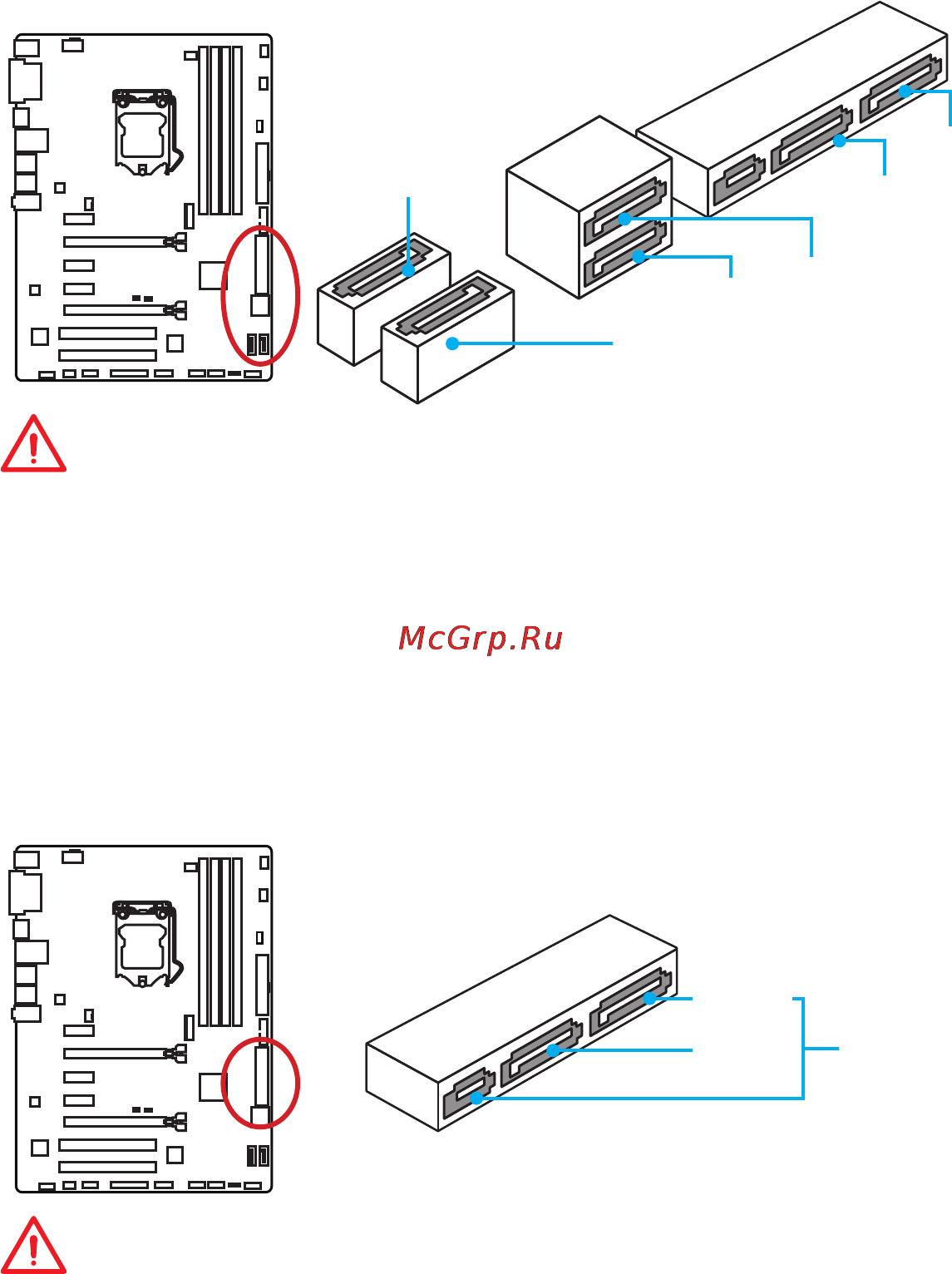

SATA1~6: Разъемы SATA 6 Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6 Гб/с. К каждому
порту можно подключить одно устройство SATA.
SATA1
SATA5
SATA4
SATA2
SATA6
SATA3
Внимание!
●
Порты SATA1~2 будут недоступны при установке модуля M.2 SATA в разъем
M.2.
●
Порты SATA3~4 будут недоступны при установке модуля M.2 PCIe в разъем
M.2.
SE1_21: Разъем SATAe
Этот разъем представляет собой порт интерфейса SATAe (SATA Expreess). К
каждому порту можно подключить одно устройство SATAe или два устаревших
устройства SATA.
Внимание!
●
Избегайте перегибов кабеля SATA или SATAe под прямым углом. В противном
случае, возможна потеря данных при передаче.
●
Кабель SATA оснащен одинаковыми коннекторами с обеих сторон. Однако,
для экономии занимаемого пространства к материнской плате рекомендуется
подключать плоский разъем.
SATA1
SATA2
SATAe
