12
Übersicht der Komponenten

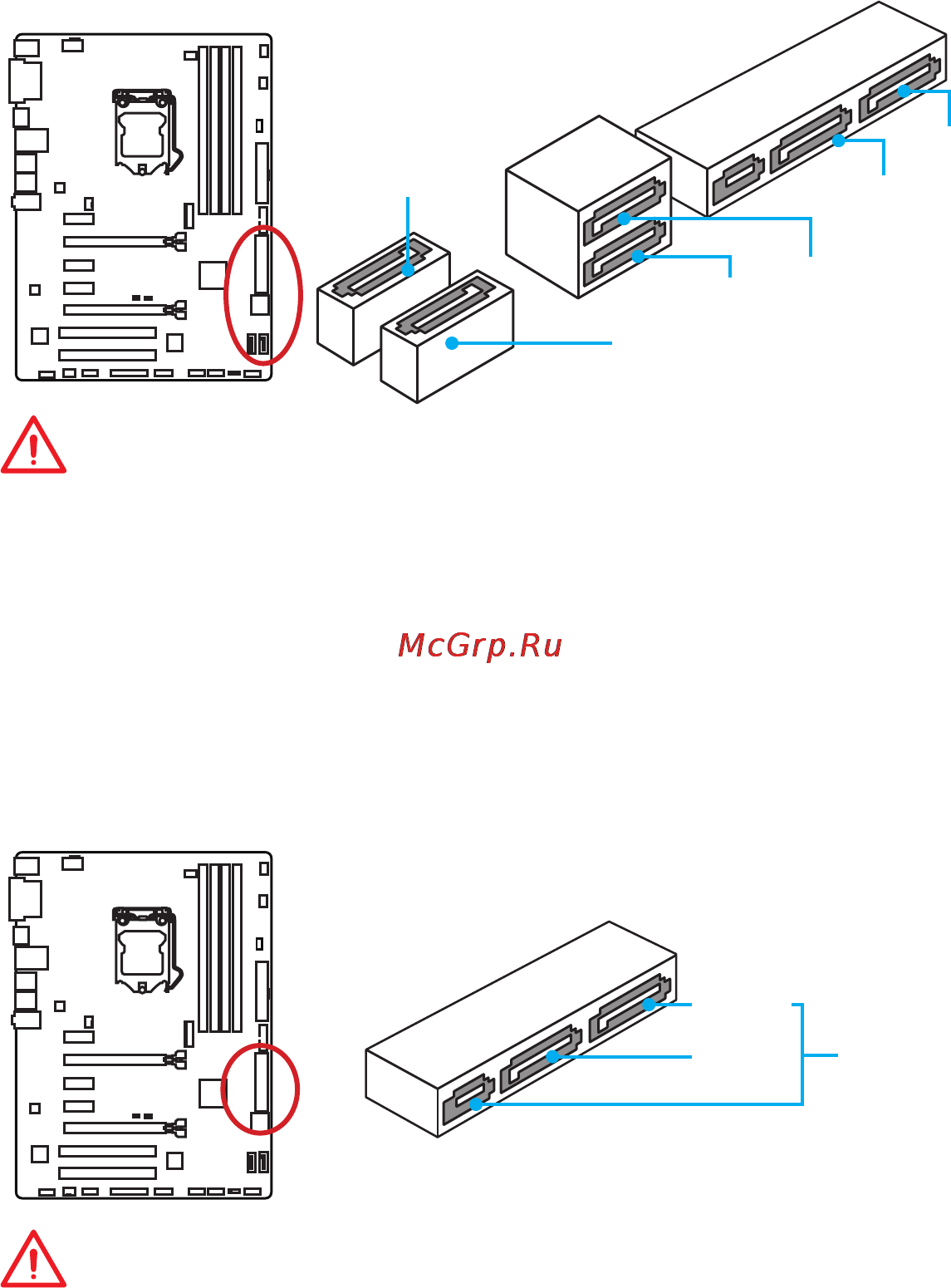

SATA1~6: SATA 6Gb/s Anschlüsse
Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro
Anschluss kann ein SATA Gerät angeschlossen werden.
SATA1
SATA5
SATA4
SATA2
SATA6
SATA3
Wichtig
●
Die SATA1~2 Anschlüsse werden nicht zur Verfügung stehen, wenn Sie ein M.2
SATA Schnittstellenmodul im M.2 Steckplatz installieren.
●
Die SATA3~4 Anschlüsse werden nicht zur Verfügung stehen, wenn Sie ein M.2
PCIe Schnittstellenmodul im M.2 Steckplatz installieren.
SE1_21: SATAe Anschluss
Dieser Anschluss ist ein SATAe (SATA Express) Schnittstellenmodul. Pro
SATAe Anschluss kann eine einzige SATA-Gerät oder zwei ältere SATA-Geräte
angeschlossen werden.
SATA1
SATA2
SATAe
Wichtig
●
Knicken Sie das SATA- oder SATAe-Kabel nicht in einem 90° Winkel. Datenverlust
könnte die Folge sein.
●
SATA-Kabel hat identischer Stecker an beiden Enden. Es wird empfohlen den
achen Stecker auf dem Motherboard einstecken.
