26

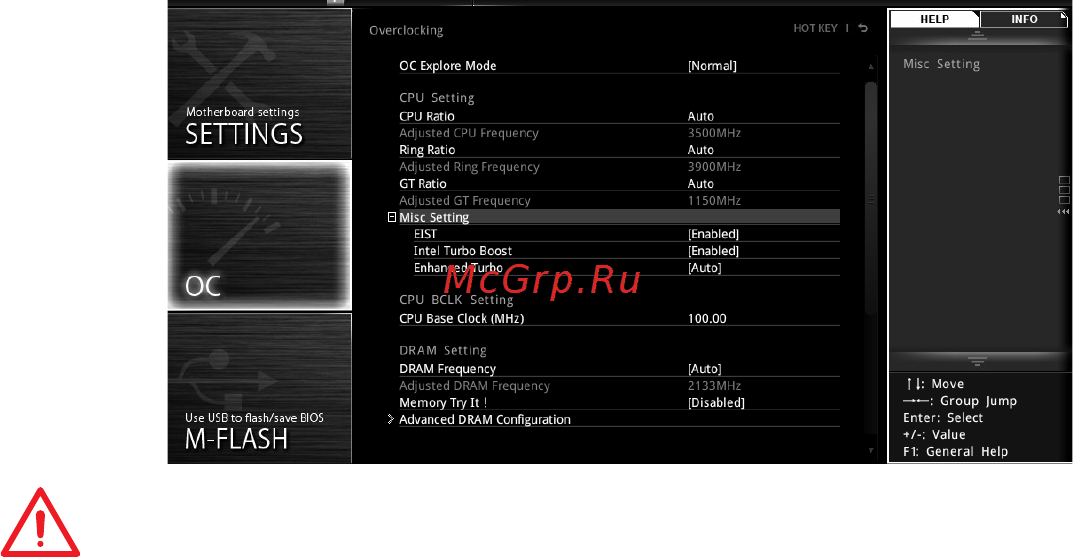

Настройка BIOS
OC
Данное меню предназначено для опытных пользователей и предоставляет
возможности для «разгона» системы.
Внимание!
●
Разгонять ПК вручную рекомендуется только опытным пользователям.
●
Производитель не гарантирует успешность разгона. Неправильное выполнение
разгона может привести к аннулированию гарантии и серьезному повреждению
оборудования.
●
Неопытным пользователям рекомендуется использовать функцию OC GENIE 4.
▶OC Explore Mode [Normal]
Включение или выключение отображения нормального или экспертного режима
настроек разгона.
[Normal] Стандартные параметры разгона в BIOS.
[Expert] Расширенные параметры разгона в BIOS для опытных
пользователей разгона.
Примечание: Символом * отмечаются параметры разгона режима Expert.
▶CPU Ratio [Auto]
Задание множителя процессора для установки его тактовой частоты. Изменение
данного параметра возможно только в том случае, если процессор поддерживает
данную функцию.
▶1/2/3/4-Core Ratio Limit [Auto]
Данные опции позволяют настроить множители процессора CPU для различных
ядер процессора. Данные пункты доступны, только если процессор поддерживает
данную функцию.
▶Adjusted CPU Frequency
Показывает текущую частоту процессора. Это значение нельзя изменять.
▶Ring Ratio [Auto]
Установка множителя кольцевой шины. Диапазон допустимых значений зависит
от установленного процессора.
▶Adjusted Ring Frequency
Показывает измененную частоту шины Ring. Это значение нельзя изменять.
