16
Vue d’ensemble des composants

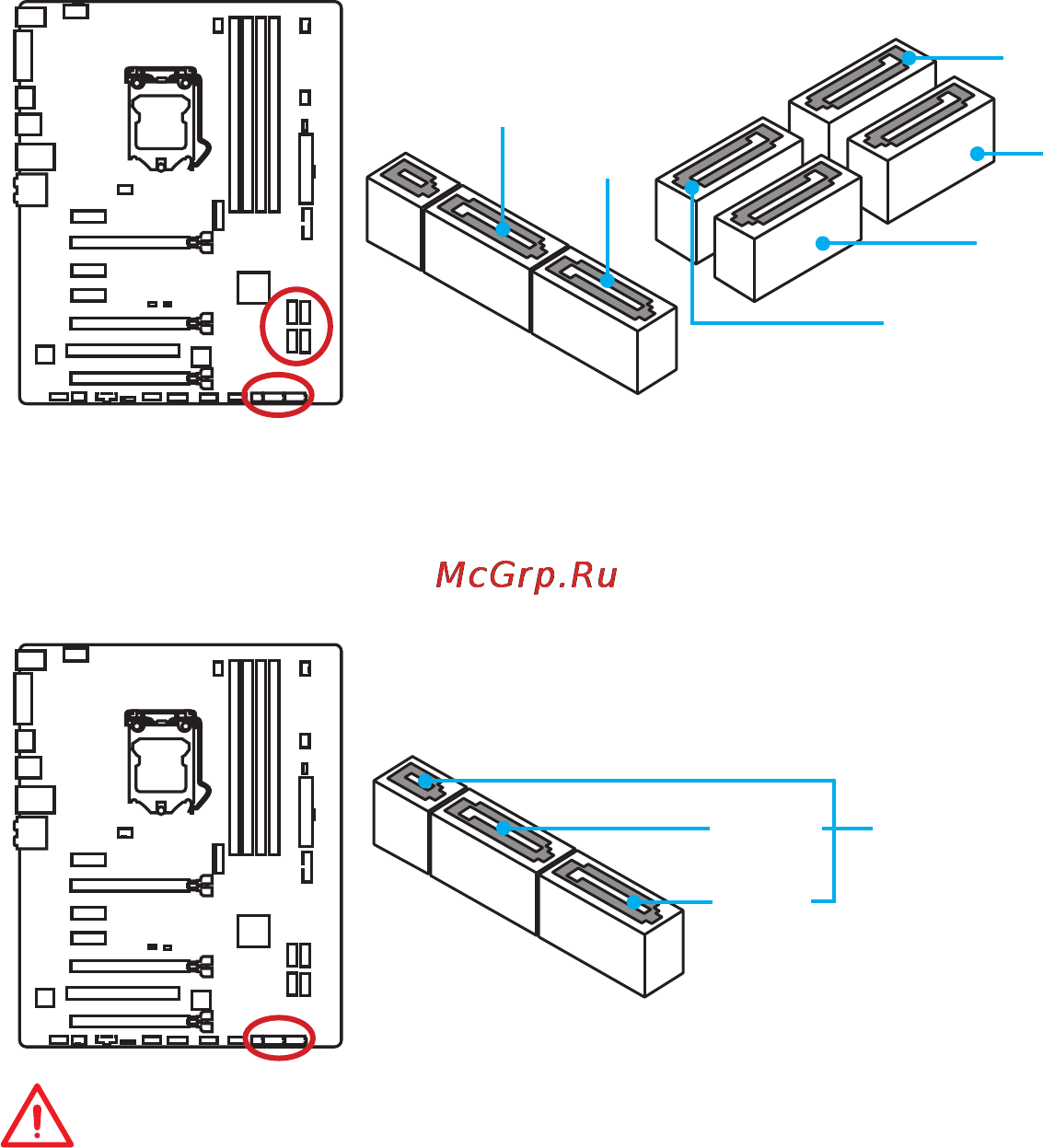

SATA1~6 : Connecteurs SATA 6Gb/s
Ce connecteur est un port à interface SATA 6 Gb/s. Chaque connecteur peut être relié
à un appareil SATA.
SATA6
SATA4
SATA5
SATA2
SATA3
SATA1
SE1_21 : Connecteurs SATA Express
Ce connecteur est un port à interface SATAe (SATA Express). Chaque connecteur
SATAe peut être utilisé avec un périphérique SATAe unique ou deux périphériques
SATA mode Legacy.
SATA2
SATA1
SATAe connector
Important
●
Les ports SATA5~6 sont indisponibles lorsqu’un module d’interface M.2 est installé
dans le port M.2.
●
Veuillez ne pas plier le câble SATA à 90° car cela pourrait entraîner une perte de
données pendant la transmission.
●
Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.
