28
BIOS-Setup

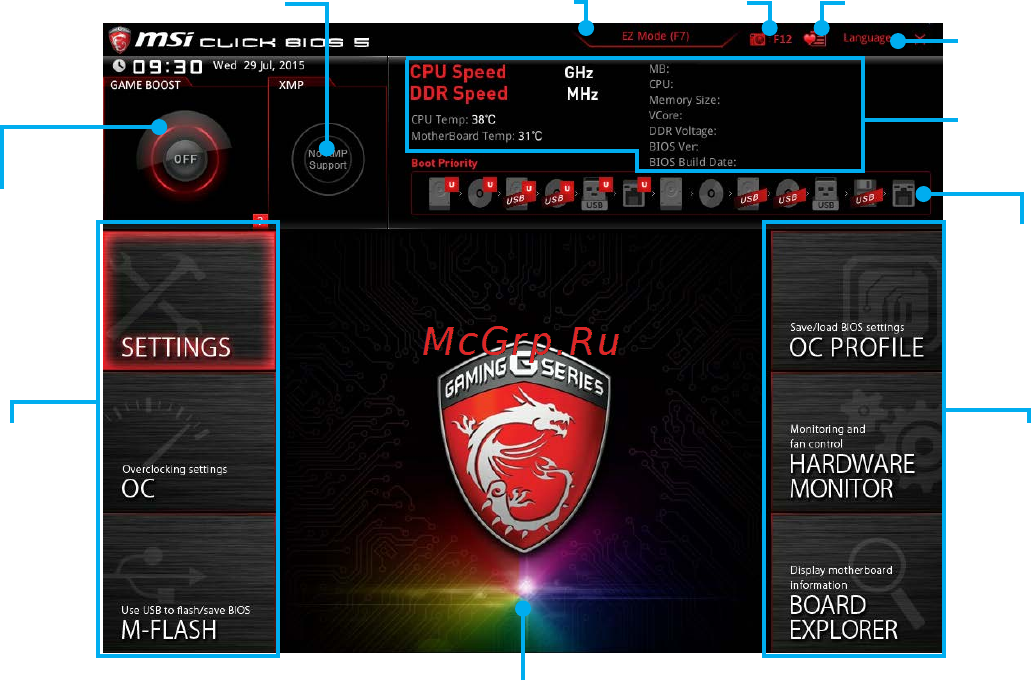

Erweiterten Modus
Drücken Sie den Setup Mode Schalter oder die Funkionstaste F7, um zwischen den
EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln.
XMP Schalter
System-
information
Bootgeräte-
Prioritätsleiste
BIOS-Menü
-Auswahl
Sprache
GAME
BOOST
Schalter
Favoriten ScreenshotSetup Modus Schalter
Menüanzeige
BIOS-Menü
-Auswahl
● GAME BOOST Schalter / XMP Schalter/ Setup Modus Schalter/ Screenshot/
Favoriten/ Sprache/ Systeminformation/ Boot-Geräte Prioritätsleiste - Die
Beschreibungen zu diesen Funktionen finden Sie auf Seite 26 unter EZ-Modus.
● BIOS-Menü-Auswahl - Die folgenden Optionen stehen zur Verfügung:
▶ SETTINGS - Mit diesem Menü können Sie die Parameter für Chipsatz, Boot-
Geräte angeben.
▶ OC - Hier können Sie die Frequenz und Spannung anpassen. Die Erhöhung der
Frequenz kann eine bessere Leistung erreichen.
▶ M-FLASH - M-Flash erlaubt es, das BIOS mit einem USB-Flash-Laufwerk zu
aktualisieren.
▶ OC PROFILE - In diesem Menü werden die verschiedenen Overclocking-Prole
gespeichert.
▶ HARDWARE MONITOR - Hier können Sie die Geschwindigkeiten der Lüfter
setzen und die Spannungen des Systems überwachen.
▶ BOARD EXPLORER - Zeigt Ihnen Informationen über Geräte an, die an das
Mainboard angeschlossen sind.
● Menüanzeige - Dieser Bereich ermöglicht die Konguration von BIOS
Einstellungen.
