14
Компоненты материнской платы

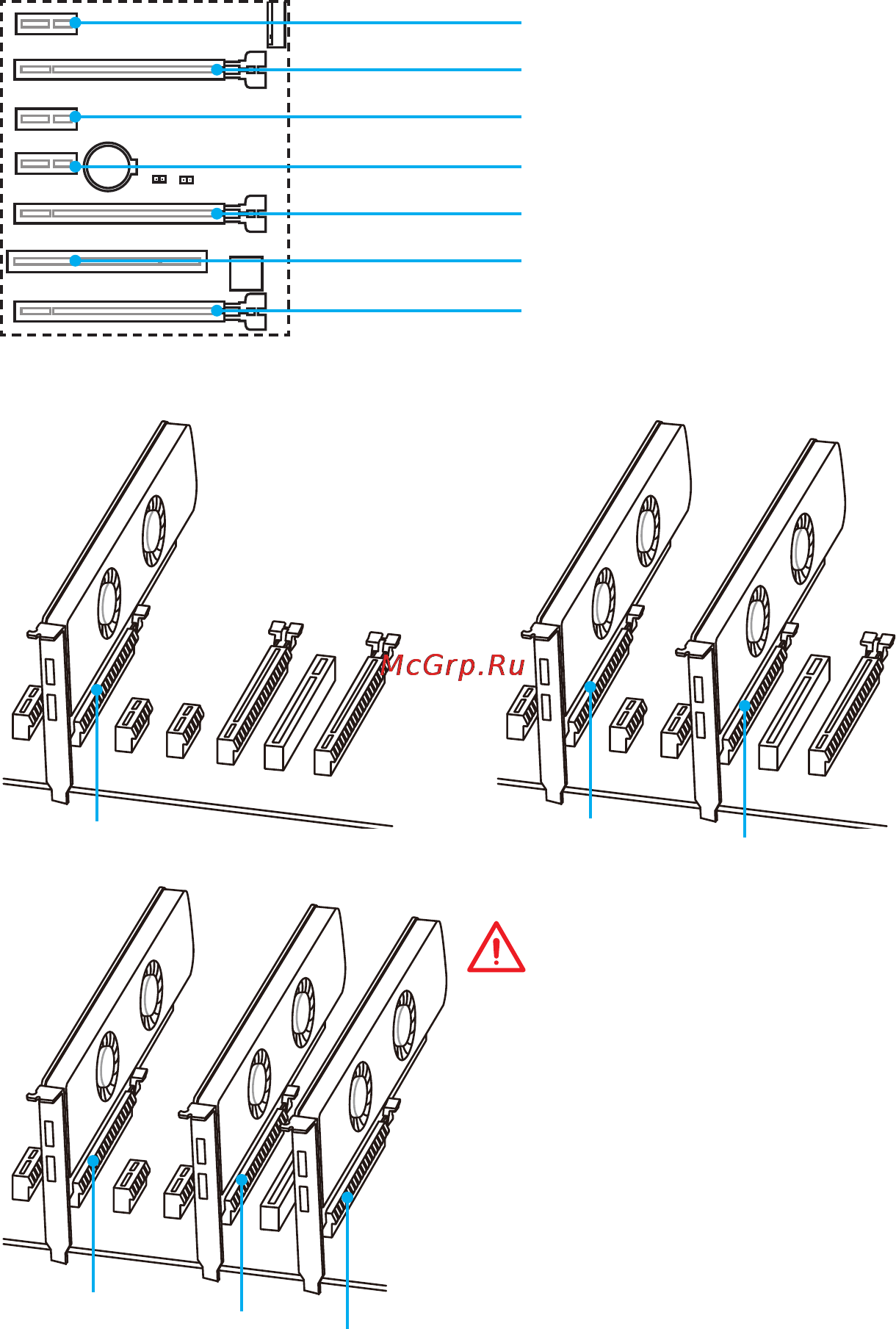

PCI_E1~6, PCI1: Слоты расширения PCIe/ PCI
PCI_E1: PCIe 3.0 x1 слот
PCI_E2: PCIe 3.0 x16 слот
PCI_E3: PCIe 3.0 x1 слот
PCI_E4: PCIe 3.0 x1 слот
PCI_E5: PCIe 3.0 x8 слот
PCI1: PCI слот
PCI_E6: PCIe 3.0 x4 слот
x16
x8
x8
x8
x8
x4
Рекомендации по установке нескольких видеокарт
Внимание!
●
Для установки одной карты
расширения PCIe x16 с
оптимальной производительностью
рекомендуется использовать слот
PCI_E2.
●
Перед установкой или извлечением
плат расширения убедитесь,
что кабель питания отключен от
электрической сети. Прочтите
документацию на карту расширения
и выполните необходимые
дополнительные аппаратные или
программные изменения для данной
карты.
