コンポーネントの概要 コンポーネントの概要
CPUFAN1、SYSFAN1: ファンコネクター
ファンコネクターはPWM (パルス幅変調)モードと電圧モードに分類されます。PWM
モードファンコネクターには常時12Vが出力されており、スピードコントロール信号
によってファンスピードを調整します。 電圧モードファンコネクターは電圧出力を
変えることでファンスピードをコントロールします。そのため、3ピン (Non-PWM)
ファンをPWMモードファンコネクターに装着すると、ファンが常に100%で回転
し、ファンノイズが大きくなることがあります。
1
CPUFAN1
1 Ground 2 +12V
3 Sense 4
Speed Control
Signal
1
SYSFAN1
1 Ground 2
Voltage
Control
3 Sense 4 NC
PWMモードファンコネクター 電圧モードファンコネクター

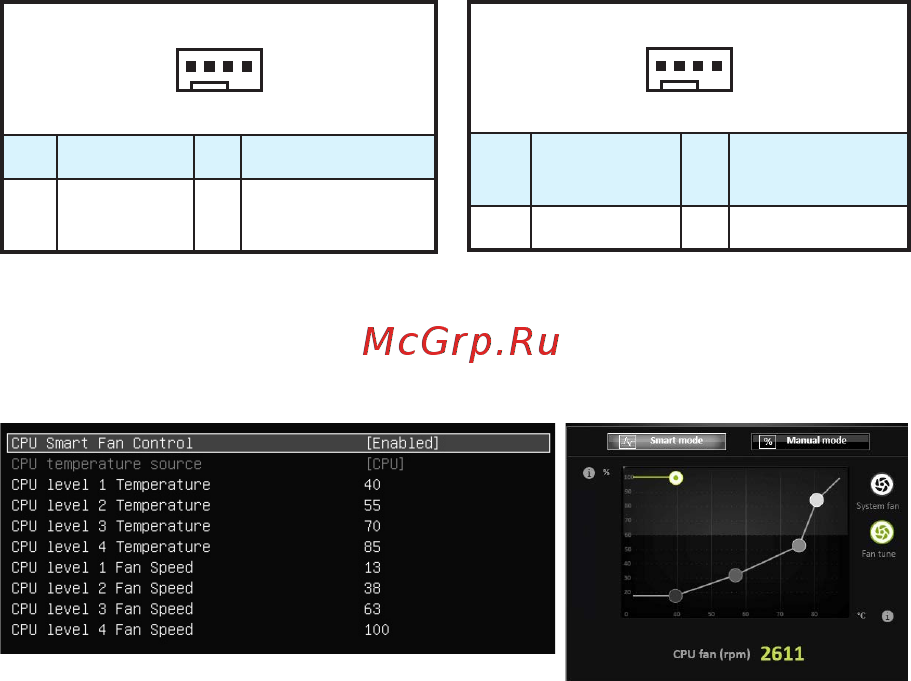

ファンスピードのコントロール
ファンスピードの管理には2つの方法があります。BIOS > Advanced > Hardware
Monitorで設定する方法と、COMMAND CENTERアプリケーションを使用する方
法です。
COMMAND CENTER
BIOS Hardware Monitorサブメニューは温度のレベルと相応のファン回転速度のレベ
ルを設定できます。
COMMAND CENTERはCPUの温度に応じてファンの回転速度を変えるポイントを
設定できます。
BIOS > Advanced > Hardware Monitor
