6

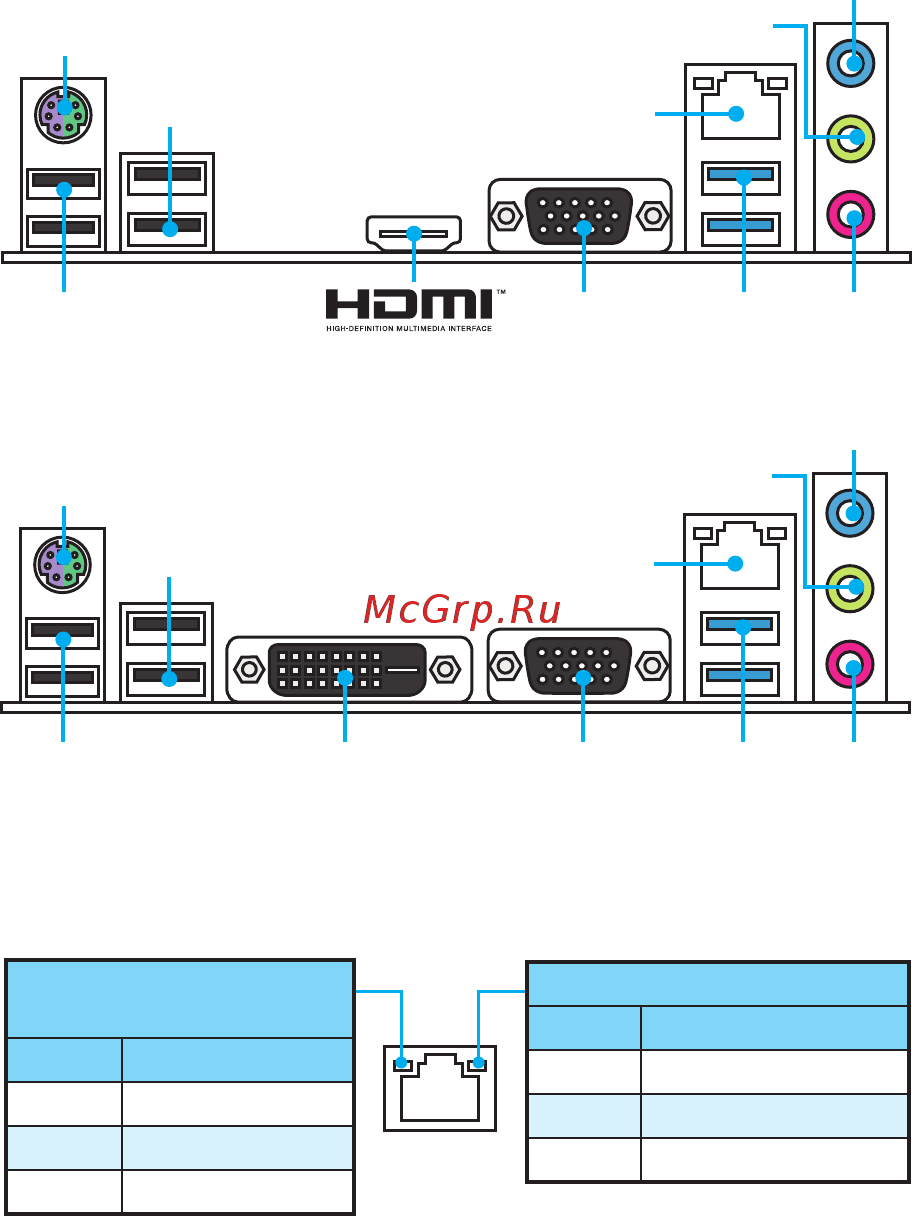

Panneau arrière Entrée/ Sortie
Panneau arrière Entrée/ Sortie
LED indiquant la connexion
et l’activité
Etat Description
Eteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
Etat Description
Eteint Débit de 10 Mbps
Vert Débit de 100 Mbps
Orange Débit de 1 Gbps
Tableau explicatif de l’état de la LED du port LAN
PS/2
LAN
USB 2.0
USB 3.1 Gen1
VGAUSB 2.0
H110M PRO-VH
Ligne-in
Ligne-out
Mic in
PS/2
LAN
USB 2.0
USB 3.1 Gen1
USB 2.0
H110M PRO-VD/ H110M PRO-D
Ligne-in
Ligne-out
Mic in
DVI-D
VGA
(H110M PRO-VD)
