6

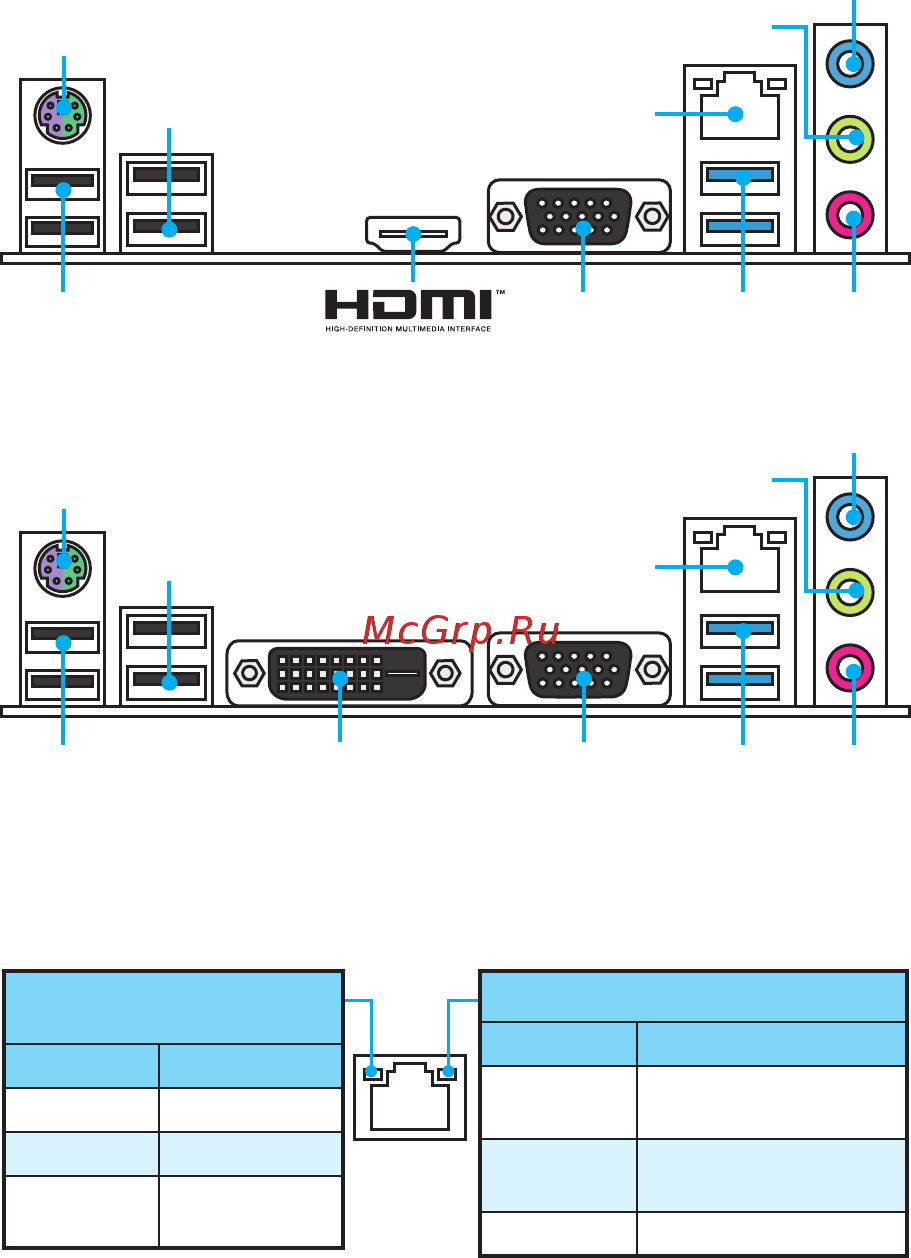

Задняя панель ввода/ вывода
Задняя панель ввода/ вывода
Линейный
вход
Линейный
выход
Микрофонный
вход
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает
Передача
данных
Скорость передачи данных
Состояние Описание
Выкл.
10 Мбит/с
подключение
Зеленый
100 Мбит/с
подключение
Оранжевый 1 Гбит/с подключение
Таблица состояния индикатора порта LAN
PS/2
LAN
USB 2.0
USB 3.1 Gen1
VGAUSB 2.0
H110M PRO-VH
Линейный
вход
Линейный
выход
Микрофонный
вход
PS/2
LAN
USB 2.0
USB 3.1 Gen1
USB 2.0
H110M PRO-VD/ H110M PRO-D
DVI-D
VGA
(H110M PRO-VD)
