MSI h110m pro-d [29/148] Jpwr1 2 전원 커넥터
![MSI h110m pro-d [29/148] Jpwr1 2 전원 커넥터](/views2/1174688/page29/bg1d.png)
11
개요 개요

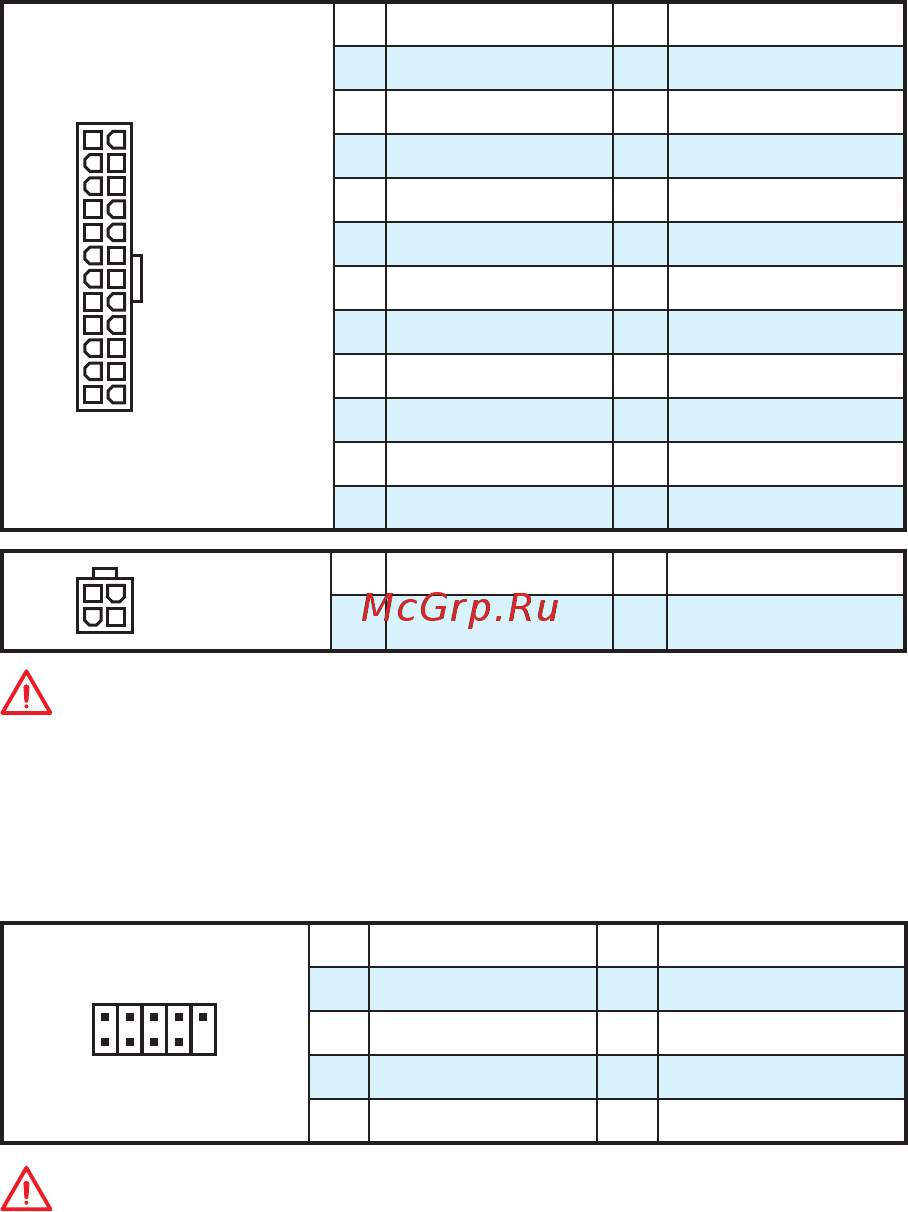

JPWR1~2: 전원 커넥터
이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다.
24
131
12
JPWR1
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
3
2 1
4
JPWR2
1 Ground 3 +12V
2 Ground 4 +12V
중요사항
모든 전원 케이블이 ATX 전원 공급 장치에 올바르게 연결되어 메인보드가 안정적으로
작동하는지 확인하세요.
JUSB1: USB 2.0 커넥터
이 커넥터를 사용하여 전면 패널의 USB 2.0 포트를 연결할 수 있습니다.
1
2 10
9
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
중요사항
●
VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다.
●
USB 포트를 통하여 iPad, iPhone 및 iPod를 충전하려면 MSI
®
SUPER CHARGER
유틸리티를 설치하시기 바랍니다.
