8
ENGLISH
ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS
3. Conecte los cables de altavoz al ter-
minal de altavoz.
• Conecte los hilos de altavoz, pasándolos a
través de la cubierta de los terminales.
• Fije los cables firmemente utilizando los
tornillos para terminales.
4. Empuje la cubierta de los termi-
nales.

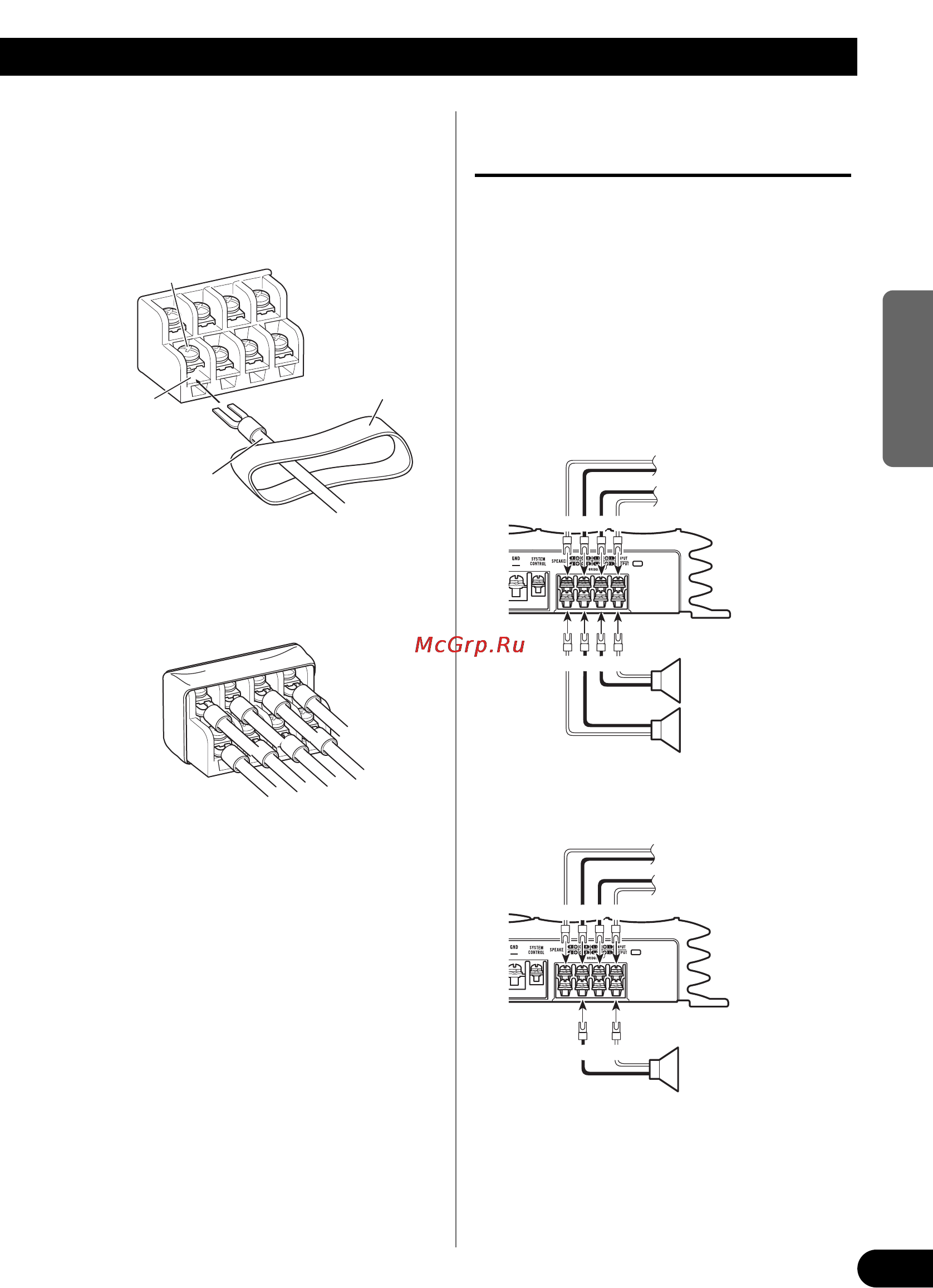

Conexión de los cables de altavo-
ces
El modo de salida de altavoces puede ser
en dos canales (estéreo) o uno canal
(mono). Conecte los cables de altavoz para
ajustarse al modo según los diagramas
mostrados abajo.
• Cuando la entrada de RCA o la entrada de
altavoz está conectada, la salida de RCA
viene funcionada. No poder conectar tanto
la entrada de RCA y la entrada de altavoz al
mismo tiempo.
Modo de dos canales (estéreo)
Modo de uno canal (mono)
+
+
≠
+
≠
≠
+
+
≠
+
+
≠
≠
≠
Terminal de
altavoz
Cable de
altavoz
Torrillo de terminal
Cubierta de los
terminales
(Izquierdo)
Altavoz
(Derecho)
Altavoz
(Mono)
(Derecho)
Entrada del altavoz
(Izquierdo)
(Derecho)
Entrada del altavoz
(Izquierdo)
