8
ENGLISH ESPAÑOL DEUTSCH FRANÇAIS
ITALIANO NEDERLANDS

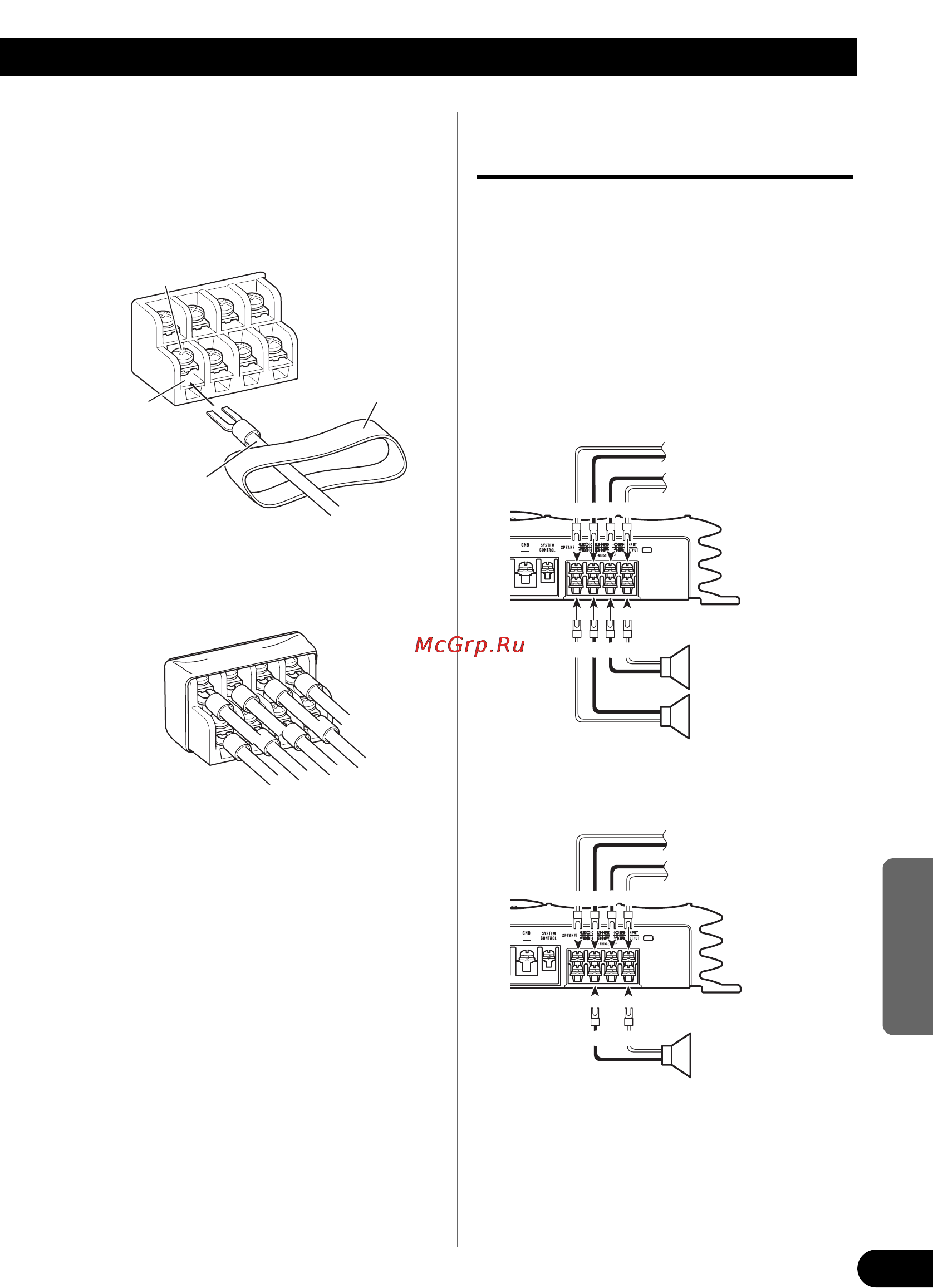

3. Collegare i cavi degli altoparlanti al
terminale degli altoparlanti.
• Collegare i cavi degli altoparlanti, facendoli
passare attraverso la copertura del terminale.
• Fissare saldamente i cavi con le viti per
morsetti.
4. Rimettere la copertura del termi-
nale.
Collegamento dei cavi d’altopar-
lanti
Il modo di uscita altoparlante può essere a
due canali (stereo) e a una canale (mono).
Colleja i fili dell’alpoparlanpe in giuspo
modo secondo le norme di sicurezza sotto
le riportate.
• L’output del RCA e’ in funzione quando
l’input di RCA o l’input dell’audio connet-
tono. Non connettere insieme l’input RCA e
l’input audio nello stesso istante.
Modo a due canali (stereo)
Modo a una canale (mono)
+
+
≠
+
≠
≠
+
+
≠
+
+
≠
≠
≠
Vite del terminale
Terminale
degli altoparlanti
Cavo di
altoparlante
Copertura del
terminale
(Sinistra)
Altoparlante
(Destra)
Altoparlante
(Mono)
(Destra)
Ingresso degli altoparlanti
(Sinistra)
(Destra)
Ingresso degli altoparlanti
(Sinistra)
