![ШТРИХ–М М5Т [19/43] Главная плата st007 1](/img/pdf.png)

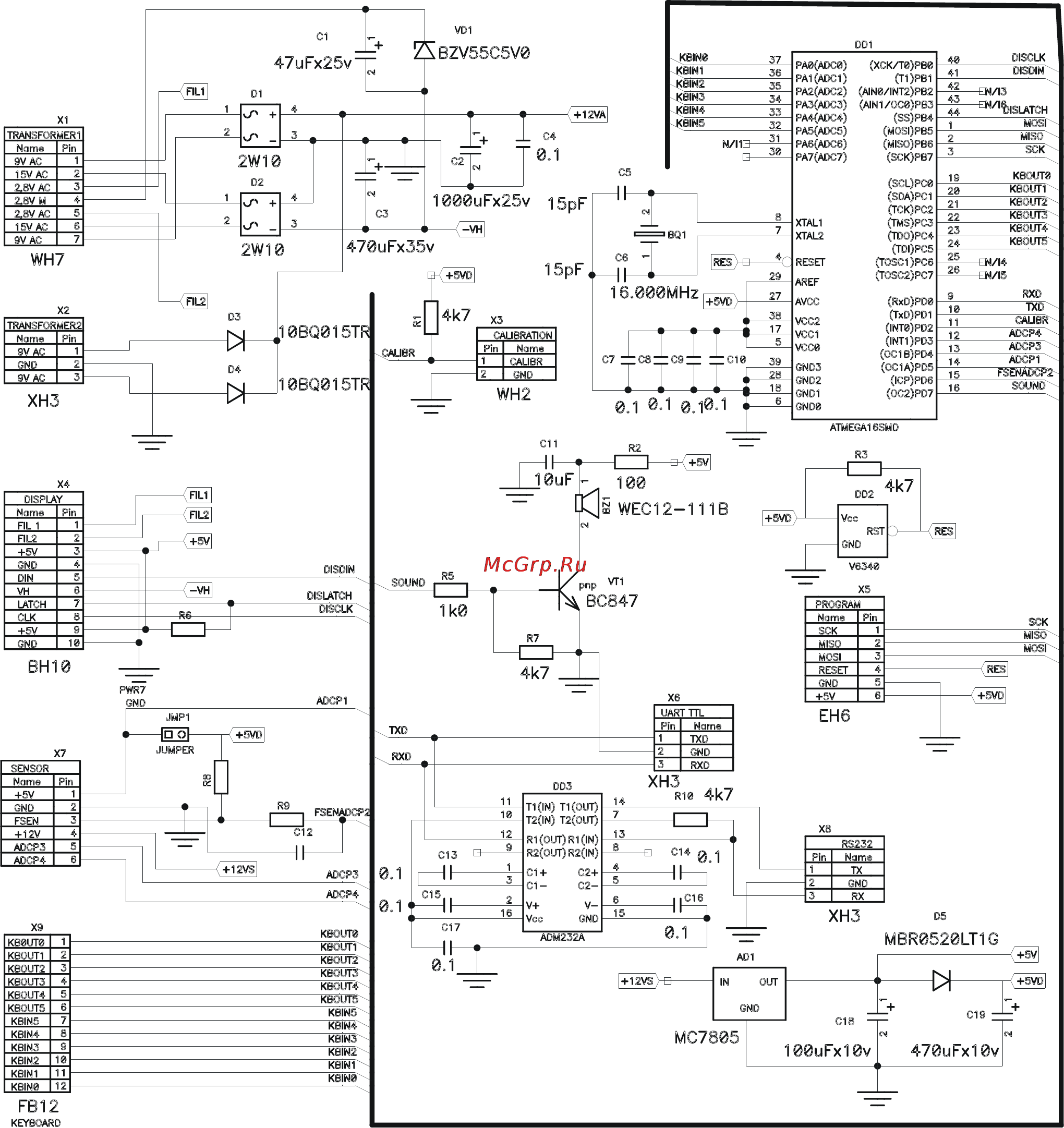

ШТРИХ–М М5Т [19/43] Главная плата st007 1
![ШТРИХ–М МIII [19/43] Главная плата st007 1](/views2/1175303/page19/bg13.png)
Содержание
- Весы штрих м3 1
- Закрытое акционерное общество штрих м 1
- Ремонтная документация 1
- Оглавление 2
- Плата усилителя st006 03 4
- Схема электрическая принципиальная 4
- Штрих м3 версии 2 с led дисплеем 4
- Список комплектации 5
- Схема размещения элементов 5
- Главная плата st007 5 7
- Схема электрическая принципиальная 7
- Схема размещения элементов 8
- Список комплектации 9
- Встроенный вольтметр 11
- Настройка платы st007 5 11
- Калибровка вольтметра 12
- Плата индикации st007 3 13
- Схема электрическая принципиальная 13
- Список комплектации 14
- Схема размещения элементов 14
- Плата усилителя st006 03 16
- Схема электрическая принципиальная 16
- Штрих м3 версии 2 с vfd дисплеем 16
- Список комплектации 17
- Схема размещения элементов 17
- Главная плата st007 1 19
- Схема электрическая принципиальная 19
- Список комплектации 20
- Схема размещения элементов 20
- Плата индикации st007 2 22
- Схема электрическая принципиальная 22
- Схема размещения элементов 23
- Список комплектации 24
- Индикатор futaba список параметров для контроля 25
- Необходимое оборудование и материалы 26
- Порядок действий при программировании 26
- Процедура перепрограммирования микроконтроллера atmega16 26
- Общая схема электрических соединений 30
- Штрих м3 версии 3 с led дисплеем 30
- Главная плата st007 8 2 31
- Схема электрическая принципиальная 31
- Схема размещения элементов 32
- Список комплектации 33
- Встроенный вольтметр и шим регулятор 34
- Настройка платы st007 8 v1 34
- Калибровка вольтметра 35
- Калибровка шим 5 вольт 35
- Материалы и оборудование 36
- Порядок работы 36
- Программирование микроконтроллера lpc1114 на плате st007 8 v1 36
- Плата индикации st007 4 38
- Схема электрическая принципиальная 38
- Схема размещения элементов 39
- Список комплектации 41
- Ошибка e1 42
- Ошибка e2 42
- Ошибка e4 42
- Самодиагностика 42
- Тензодатчик 43
