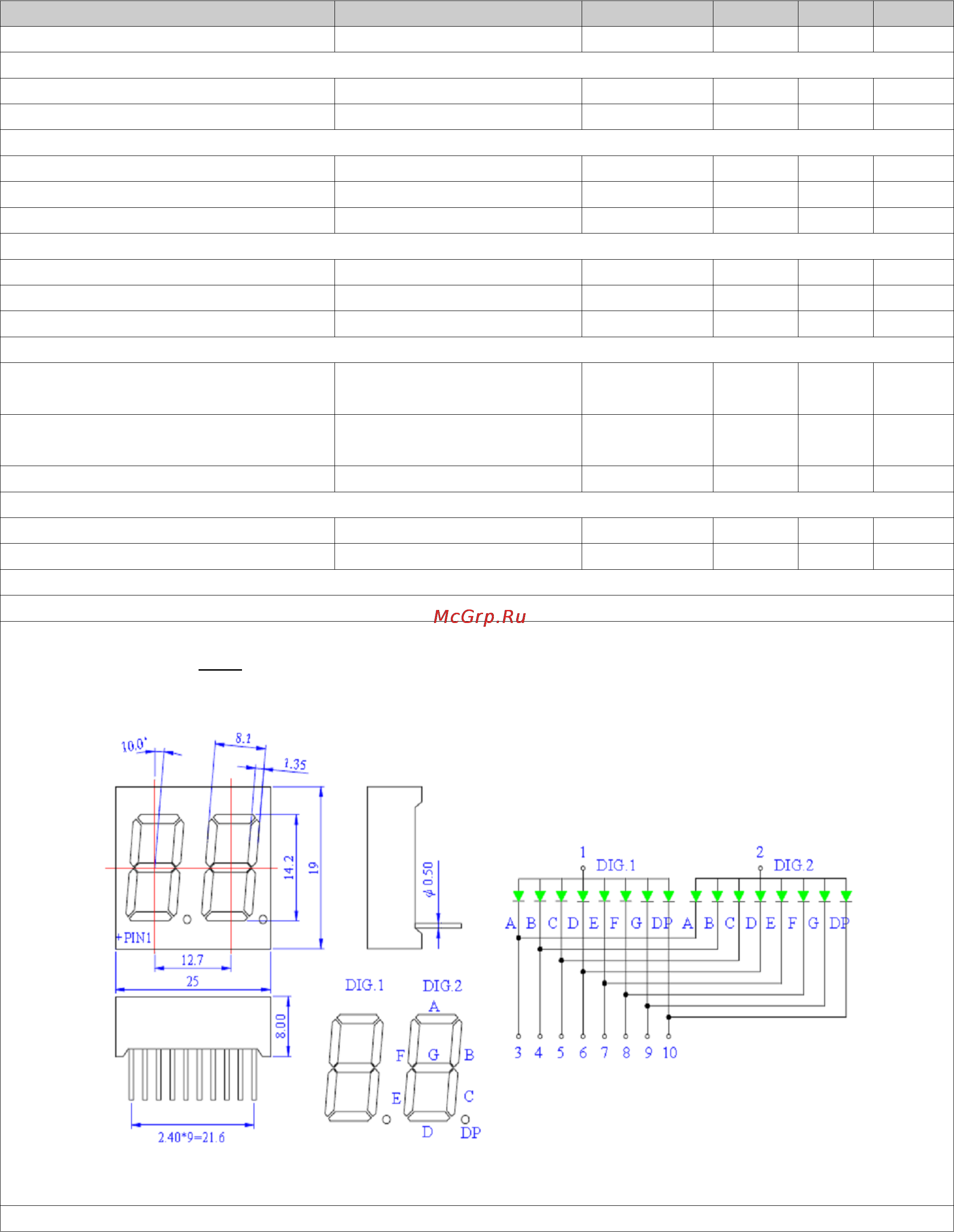

Список комплектации
Electric circuit reference Value Package Analog Qnt. Note
Microchips
DD1 TM1640 SOP 28 1
Capasitors
C1 0,1 μF 0805 2
C2 2200 μF x 10V DIP 1
Resistors
R1, R12 4,7 KΩ 0805 2
R2..R11, R13..R18 5,1 Ω 0805 16
LED Indicators
HL1, HL2
BA-D5621RCBW-1
(Common Anode) 2 1
HL3..HL18
BA-D5611RCBW (Common
Cathode) 16
Connectors
X1 BHR-10 1
Notes
1.
The following LED's must be removed from BA-D5621RCBW-1 module:
DIG.1: B, C, G.
DIG.2: A, D, E, F, DP.
38
