Индикатор Futaba. Список параметров для контроля

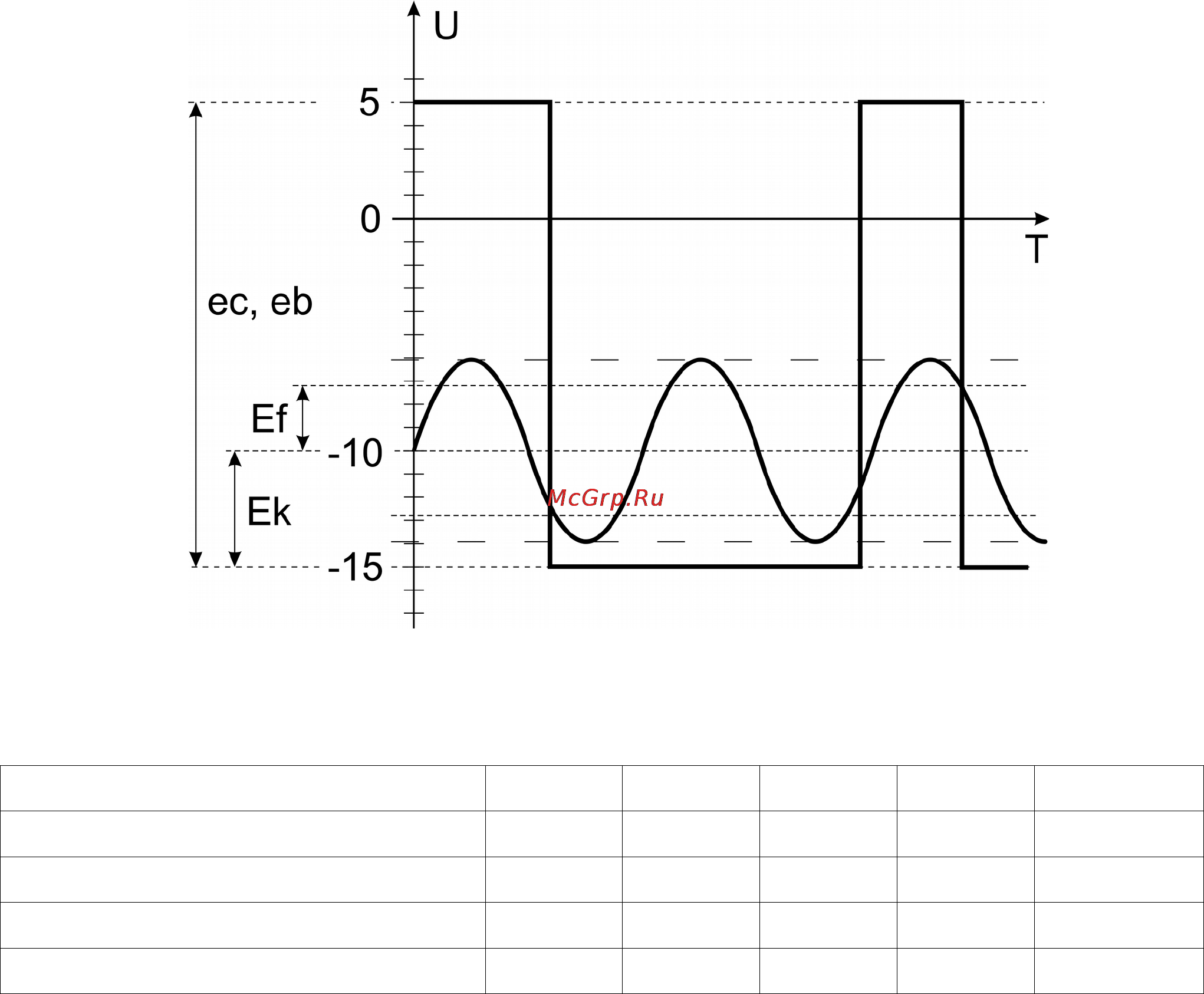

Рисунок 1: Напряжения питания вакуумно-люминесцентных

индикаторов Futaba 7–LT–131GNK в весах Штрих М5Т версии 3 и

Штрих М3.

Параметр Обозн. Min. Typ. Max. Единицы

Напряжение накала Ef 2,52 2,8 3,08 V, AC

Сеточное напряжение ec 18 20 22

Vp–p

Анодное напряжение eb 18 20 22

Vp–p

Напряжение смещения накала Ek 4,0 5,0 6,0 V, DC

Напряжение накала формируется обмоткой трансформатора со средней точкой.

Напряжение смещения накала — положение средней точки накала (1-й контакт разъёма

трансформатора в весах М3 версии 3, и 4-й - в весах М3 версии 2) относительно высокого

отрицательного напряжения ec (eb) — устанавливается стабилитроном BZX55C8V2.

Обозначение напряжений на схеме: ec, eb — –VH (VEE); Ef — FIL1, FIL2 (NAK1, NAK2);
