ШТРИХ–М М5Т [20/43] Схема размещения элементов
![ШТРИХ–М МIII [20/43] Схема размещения элементов](/views2/1175303/page20/bg14.png)

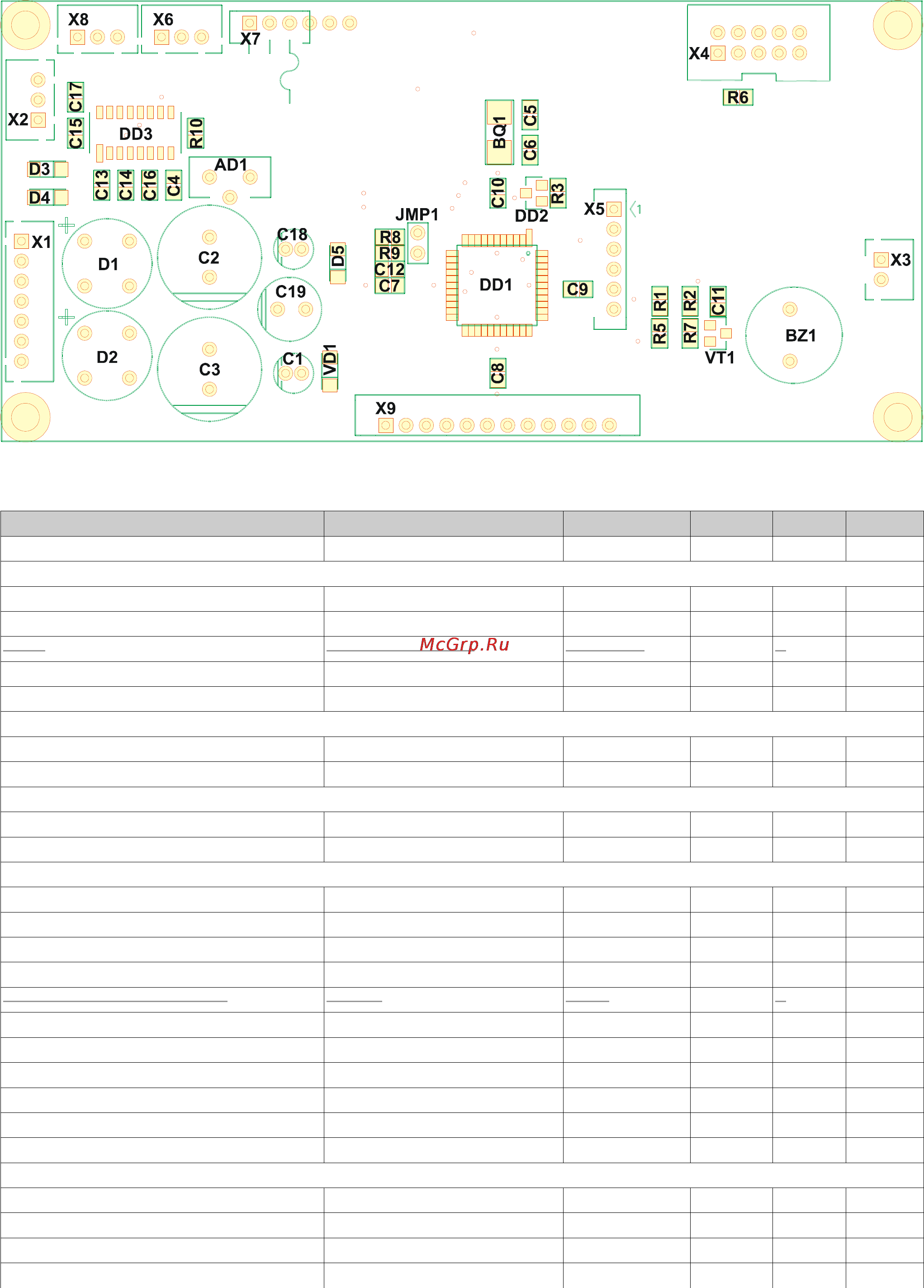

Схема размещения элементов
Список комплектации
Electric circuit reference Value Package Analog Qnt. Note
Microchips
DD1 Atmega16L-16AI TQFP-44 1
DD2 V6340RSP3B SOT-23 1 1
DD3 ADM232A ARN SOIC-16 1 2
AD1 MC7805 TO-220 1
Quartz resonator
BQ1 16,000 MHz SMD 1
Buzzer
BZ1 WEC12-111B DIP 1
Capasitors
C1 47 uF x 25 V DIP 1
C2 1000 uF x 25 V DIP 1
C3 470 uF x 35 V DIP 1
C4, C7, C8, C9, C10 0,1 uF 0805 5
C13, C14, C15, C16, C17 0,1 uF 0805 5 2
C5, C6 15 pF 0805 2
C11 10 uF 0805 1
C12 100 pF 0805 1
C18 100 uF x 10 V DIP 1
C19 470 uF x 10 V DIP 1
Diodes
D1, D2 2W10 RC-2 2
D3, D4 10BQ015TR SMD 2
D5 MBR0520LT1G SMD 1
VD1 BZV55C5V0 SMD 1
17
