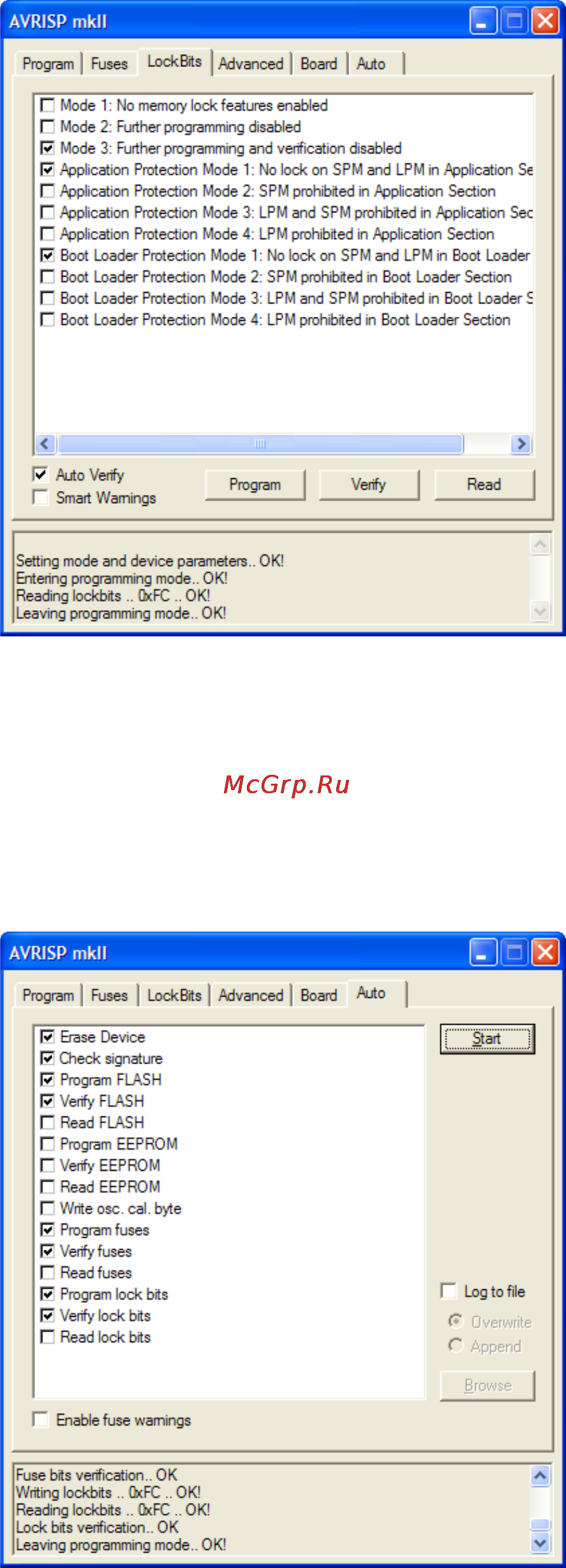

Перейдите на вкладку LockBits и отметьте лок-биты, как показано на рисунке ниже.
Далее, перейдите на вкладку Auto, отметьте пункты автопрограммирования, как показано на рисунке
ниже и нажмите кнопку Start. На появившееся предупреждение “WARNING! These fuse settings will
disable the JTAG interface! Click OK to continue or Cancel to go back and modify the fuse values”
(ПРЕДУПРЕЖДЕНИЕ! Настройки фьюз-битов отключат интерфейс JTAG! Нажмите кнопку ОК для
продолжения или Cancel чтобы вернуться и изменить значения фьюз-битов) ответьте OK. После
этого начнется процесс программирования и в нижней части окна управляющей программы будут
выводиться сообщения о завершении отдельных этапов программирования с указанием статуса
завершения. У всех этапов программирования должен быть статус ОК.
Программирование считается законченным, когда внизу окна управляющей программы появится
надпись “Leaving programming mode.. OK!”.
Примечание: после программирования главной платы, ее необходимо настроить (переинициализировать
память и настроить вольтметр).
26
