13

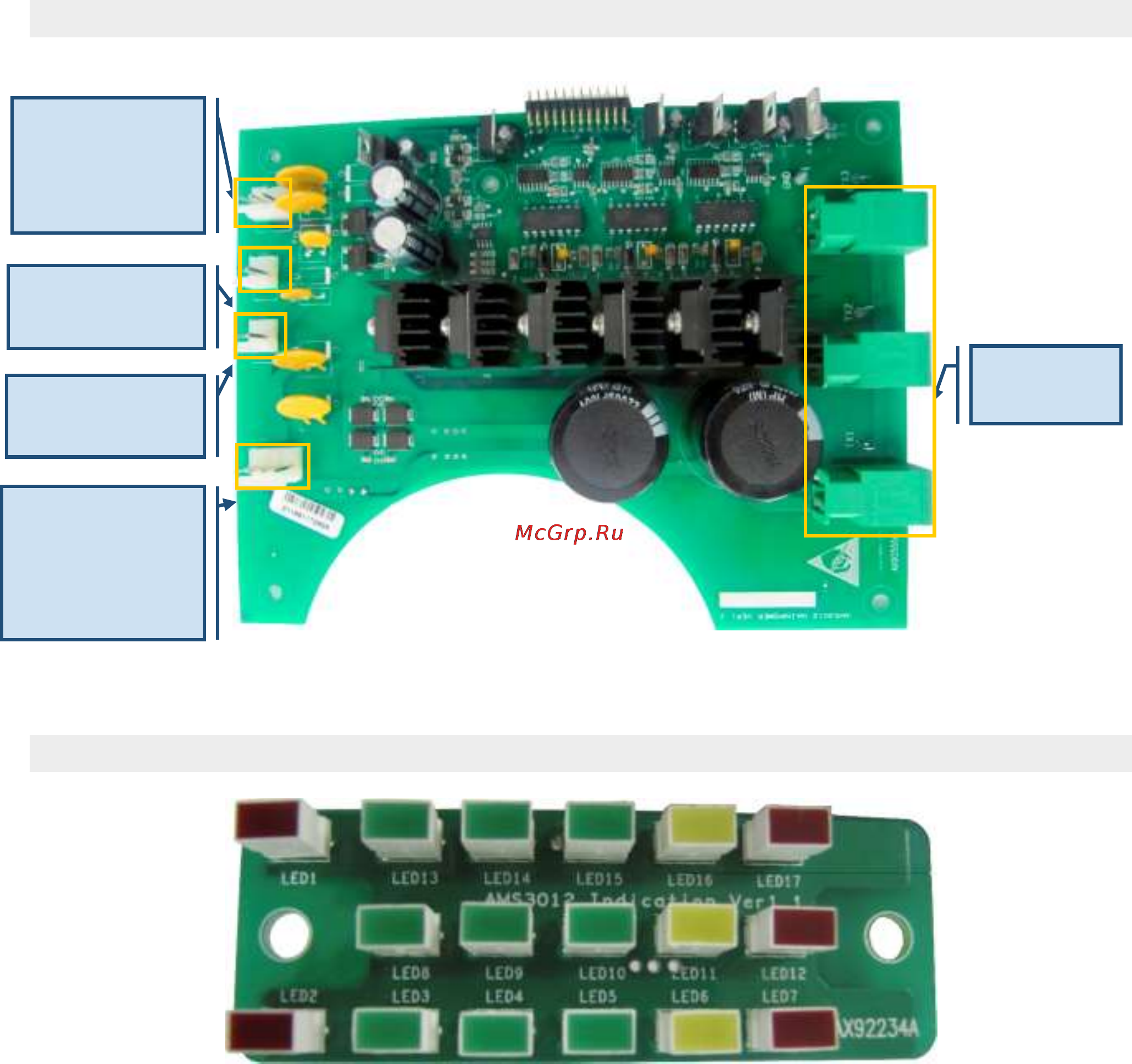

Плата питания
Плата индикации
1. LED1: Индикатор питания.
2. LED2: Редко вспыхивает, если процессор работает в штатном режиме. Часто вспыхивает
или не горит при проблемах с ПО
3. LED3~LED7: Индикаторы уровня канала 1
4. LED8~LED12: Индикаторы уровня канала 2
5. LED13~LED17: Индикаторы уровня канала 3
TX
разъемы
10В Питание
(белый/черн
ый/белый)
24В Питание
（желтый）
24В Питание
（синий）
30В Питание
(синий/
черный/
синий）
