16

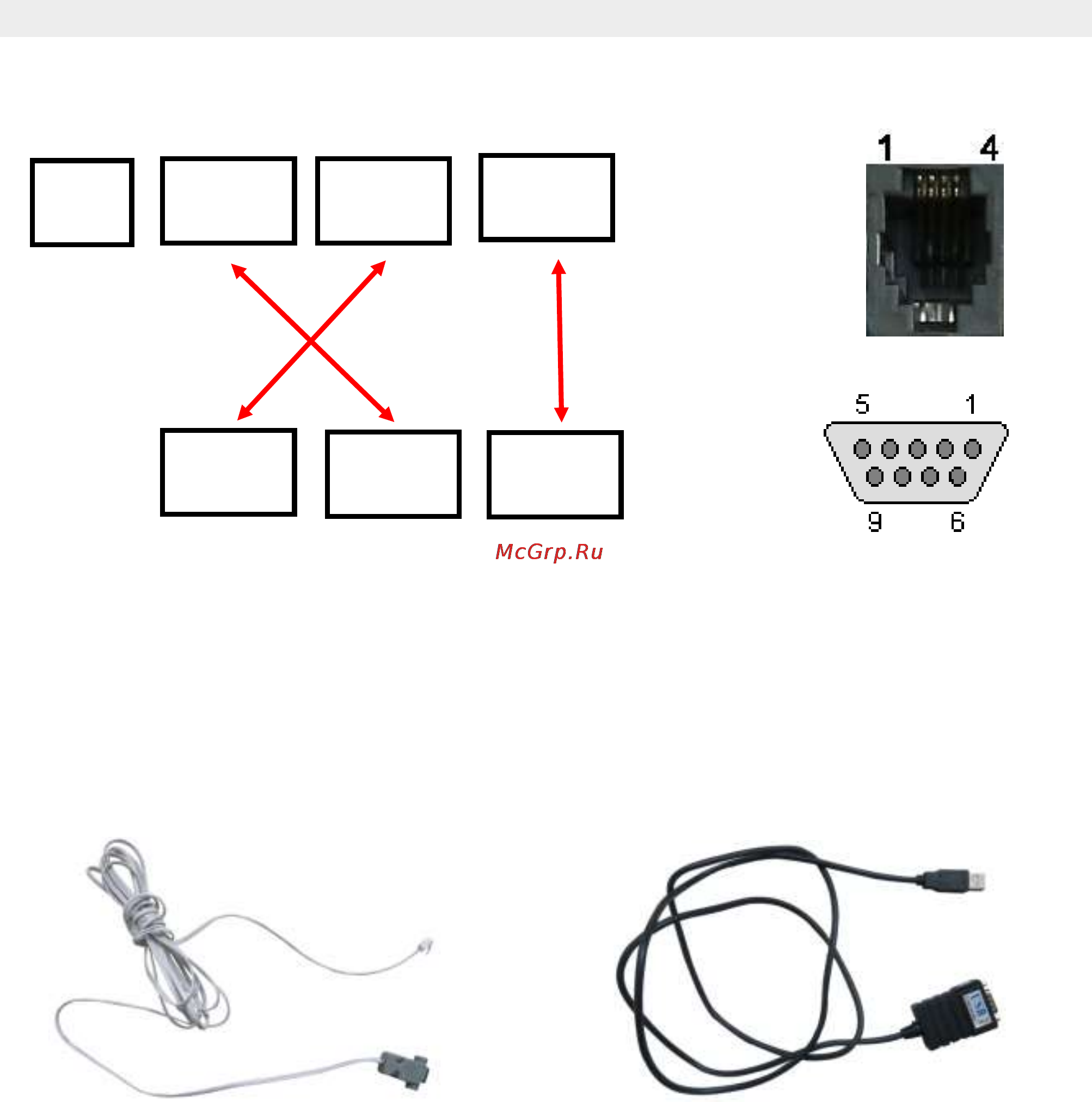

RS-485 разъем
Предназначен для подключения контроллера к компьютеру для настройки.
Можно заказать такой кабель у поставщика или изготовить самостоятельно из стандартного
телефонного кабеля с разъемами RJ11 (белый на фото) заменив один из них на стандартный
разъем типа COM (DB9 мама) с другой стороны в соответствии со схемой.
Если у компьютера нет RS-485 порта, используется стандартный переходник RS485-USB
(черный на фото) или переходник RS-485 в RS232.
Pin 1
+V
Pin 2
Data B
Pin 3
Data А
Pin 4
GND
Pin 1
Data А
Pin 2
Data В
Pin 5
GND
