13
1
009493

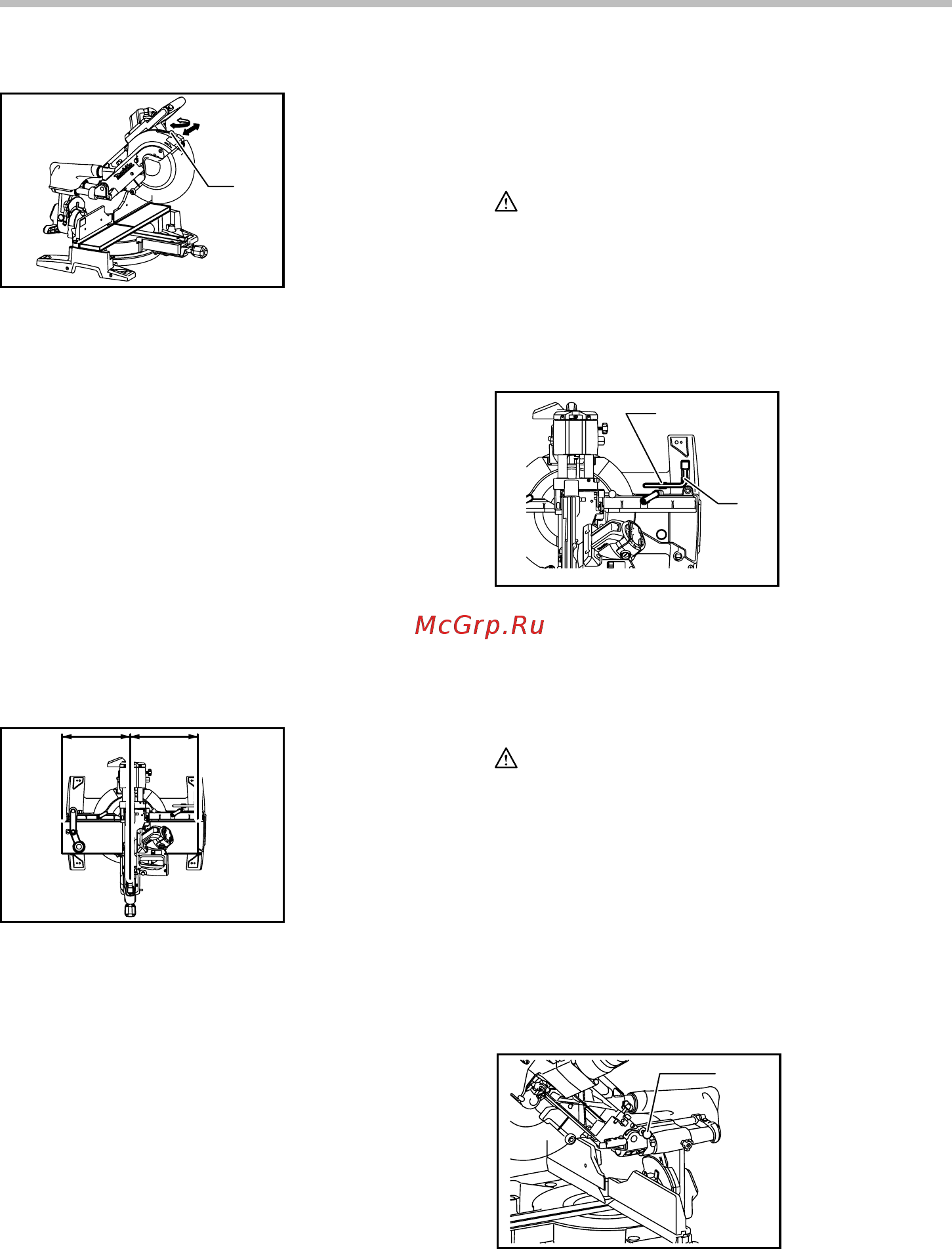

1. Ослабьте регулировочный винт, повернув его
против часовой стрелки.
2. Ослабив регулировочный винт, сдвиньте
регулировочный винт вправо или влево до
упора.
3. Крепко затяните регулировочный винт в
крайнем положении сдвига.
Линия лазера настроена на
предприятии-изготовителе так, что она расположена
в пределах 1 мм от боковой поверхности диска
(положение резки).
Примечание:
• Если лазерный луч плохо видно из-за яркого
солнца, сдвиньте рабочее место туда, где
солнца не такое яркое.
Регулировка лазерной линии
AB
009494
Лазерную линию можно сместить либо на левую,
либо на правую сторону диска в зависимости от
условий резки. Информация о методе смещения
приводится в разделе "Действие лазерного луча".
Примечание:
• Приложите деревянную облицовку к
направляющей линейке при выравнивании
линии резки с лазерной линией со стороны
направляющей линейки при составной резке
(угол скоса в 45 градусов и угол резки в 45
градусов).
A) При получении нужного размера на левой стороне
детали
• Сместите лазерную линию влево от диска.
В) При получении нужного размера на правой
стороне детали
• Сместите лазерную линию вправо от диска.
Совместите линию резки на обрабатываемой детали
с лазерной линией.
МОНТАЖ
ПРЕДУПРЕЖДЕНИ:
• Перед выполнением каких-либо работ на
инструменте обязательно убедитесь, что он
выключен и его вилка вынута из розетки.
Несоблюдение этого требования может стать
причиной тяжелой травмы.
Хранение торцового ключа
1
2
009495
Торцовый ключ хранится как показано на рисунке.
Когда ключ потребуется, его можно извлечь из
держателя. После использования ключ можно
установить в держатель для хранения.
Установка или снятие пильного диска
ПРЕДУПРЕЖДЕНИ:
• Перед установкой или снятием диска
обязательно убедитесь, что инструмент
выключен и его вилка вынута из розетки.
Случайное включение инструмента может
привести к тяжелым травмам.
• Для установки и снятия диска пользуйтесь
только прилагаемым торцовым ключом
Makita.Несоблюдение этого требования может
привести к перетягиванию или недостаточной
затяжке шестигранного болта и получению
тяжелых травм.
1
009483
Заблокируйте рукоятку в поднятом положении, нажав
на стопорный штифт.
1. Стопорный
штифт
1. Держатель
ключа
2. Торцовый ключ
1.
Регулировочный
винт
