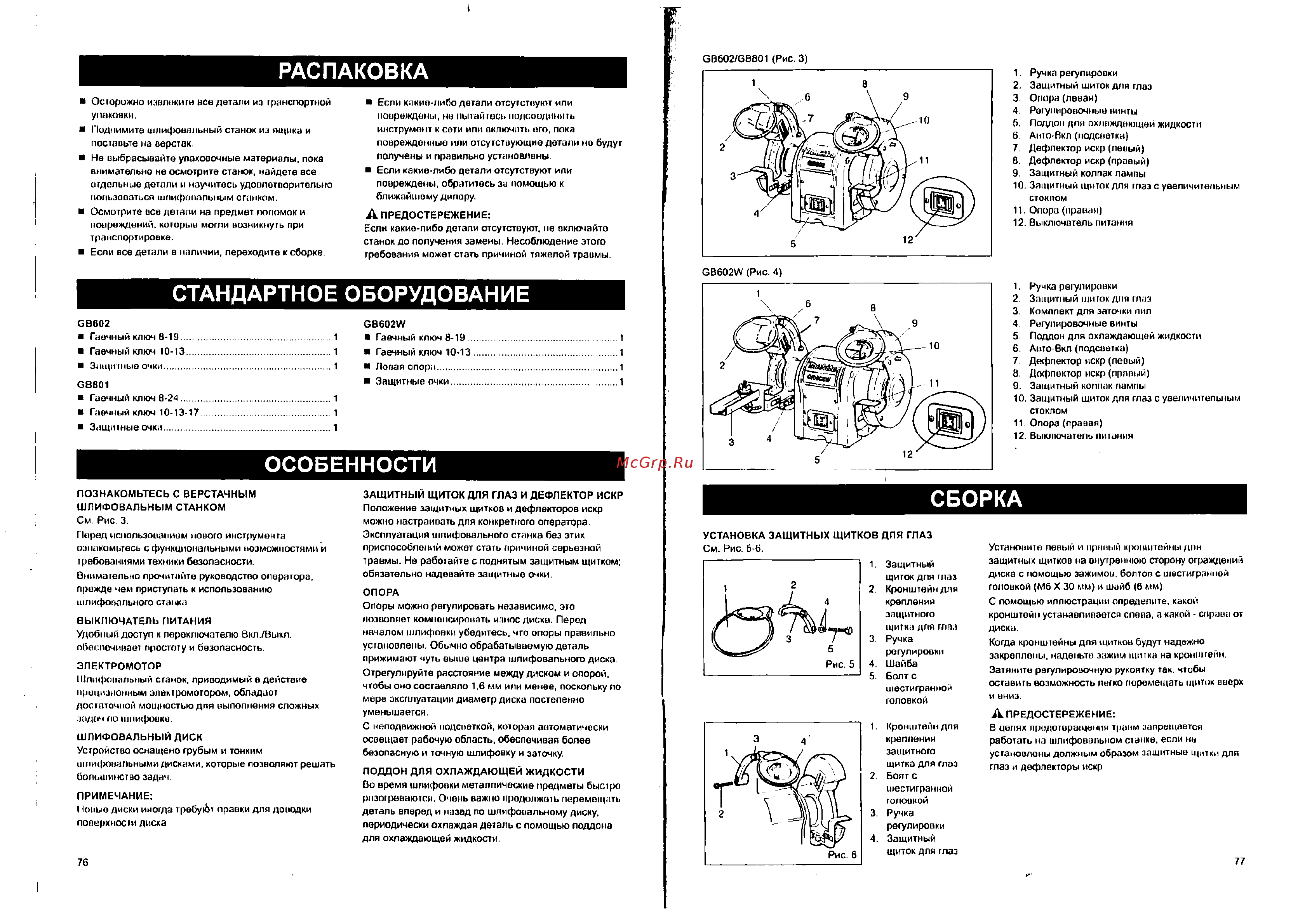

СВ602 вВ801 Рис 3 РАСПАКОВКА Осторожно извлеките все детали из транспортной упаковки Поднимите шлифовальный станок из ящика и поставьте на верстак Не выбрасывайте упаковочные материалы пока внимательно не осмотрите станок найдете все отдельные детали и научитесь удовлетворительно пользоваться шлифовальным станком Осмотрите все детали на предмет поломок и повреждений который могли возникнуть при тр ан спорти ров ке Если все детали в наличии переходите к сборке 1 Ручка регулировки 2 Защитный щиток для глаз 3 Опора левая 4 Регулировочные винты б Поддон для охлаждающей жидкости 6 Аню Вкл подсветка 7 Дефлектор искр левый 8 Дефлектор искр правый 9 Защитный колпак лампы 10 Защитный щиток для глаз с увеличительным стеклом 11 Опора правая 12 Выключатель питания Если какие либо детали отсутствуют или повреждены не пытайтесь подсоединять инструмент к сети или включать его пока поврежденные или отсутствующие детали но будут получены и правильно установлены Если какие либо детали отсутствуют или повреждены обратитесь за помощью к ближайшему дилеру А ПРЕДОСТЕРЕЖЕНИЕ Если какие либо детали отсутствуют не включайте станок до получения замены Несоблюдение этого требования может стать причиной тяжелой травмы GB602W Рис 4 1 Ручка регулировки 2 Защитный щиток для глаз 3 Комплект для заточки пил 4 Регулировочные винты 5 Поддон для охлаждающей жидкости 6 Авто Вкл подсветка 7 Дефлектор искр левый 8 Дефлектор искр правый 9 Защитный колпак лампы 10 Защитный щиток для глаз с увеличительным стеклом 11 Опора правая 12 Выключатепь питания СТАНДАРТНОЕ ОБОРУДОВАНИЕ СВ602 Гаечный ключ 8 19 1 Гаечный ключ 10 13 1 Защитные очки 1 СВ801 Гаечный ключ 8 24 1 Гаечный ключ 10 13 17 1 Защитные очки 1 GB602W Гаечный ключ 8 19 1 Гаечный ключ 10 13 1 Левая опора I Защитные очки 1 ОСОБЕННОСТИ ПОЗНАКОМЬТЕСЬ С ВЕРСТАЧНЫМ ШЛИФОВАЛЬНЫМ СТАНКОМ См Рис 3 Перед использованием нового инструмента озшжомьтесь с функциональными возможностями и т ребованиями техники безопасности Внимательно прочитайте руководство оператора прежде чем приступать к использованию шлифовального станка ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ Удобный доступ к переключателю Вкл Выкл обеспечивает простоту и безопасность ЭЛЕКТРОМОТОР Шлифовальный станок приводимый е действие прецизионным электромотором обладает достаточной мощностью для выполнения сложных задач по шлифовке ШЛИФОВАЛЬНЫЙ ДИСК Устройство оснащено грубым и тонким шлифовальными дисками которые позволяют решать большинство задач ПРИМЕЧАНИЕ Новые диски иногда требутЬг правки для доводки поверхности диска 76 ЗАЩИТНЫЙ ЩИТОК ДЛЯ ГЛАЗ И ДЕФЛЕКТОР ИСКР Положение защитных щитков и дефлекторов искр можно настраивать для конкретного оператора Эксплуатация шлифовального станка без этих приспособлений может стать причиной серьезной травмы Не работайте с поднятым защитным щитком обязательно надевайте защитные очки ОПОРА Опоры можно регулировать независимо это позволяет компенсировать износ диска Перед началом шлифовки убедитесь чго опоры правильно установлены Обычно обрабатываемую деталь прижимают чуть выше центра шлифовального диска Отрегулируйте расстояние между диском и опорой чтобы оно составляло 1 6 мм или менее поскольку по мере эксплуатации диаметр диска постепенно уменьшается С неподвижной подсветкой которая автоматически освещает рабочую область обеспечивая более безопасную и точную шлифовку и заточку ПОДДОН ДЛЯ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Во время шлифовки металлические предметы быстро разогреваются Очень важно продолжать перемещать деталь вперед и назад по шлифовапьному диску периодически охлаждая деталь с помощью поддона для охлаждающей жидкости СБОРКА УСТАНОВКА ЗАЩИТНЫХ ЩИТКОВ ДЛЯ ГЛАЗ См Рис 5 6 1 Защитный щиток для глаз 2 Кронштейн для крепления защитного щитка для глаз 3 Ручка регулировки 4 Шайба 5 Болт с шестигранной головкой 1 Кронштейн для крепления защитного щитка для глаз 2 Болт с шестигранной головкой 3 Ручка регулировки 4 Защитный щиток для глаз Установите левый и правый кронштейны для защитных щитков на внутреннюю сторону ограждений диска с помощью зажимов болтов с шестигранной головкой Мб X 30 мм и шайб 6 мм С помощью иллюстрация определите какой кронштейн устанавливается слева а какой справа от диска Когда кронштейны для щитков будут надежно закреплены наденьте зажим щитка на кронштейн Затяните регулировочную рукоятку так чтобы оставить возможность легко перемещать щиток вверх и вниз А ПРЕДОСТЕРЕЖЕНИЕ В целях предотвращения травм запрещается работать на шлифовальном станке если не установлены должным образом защитные щитки для глаз и дефлекторы искр
